جزئیات محصول
محل منبع: شانگهای، چین
نام تجاری: TANKII
گواهی: ISO9001: 2008
شماره مدل: نیکروتال 80
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 500 متر
قیمت: Negotiated
جزئیات بسته بندی: مورد نیاز مدفوع ، کارتن ، پلاستیک با فیلم پلاستیکی
زمان تحویل: 7-12 روز
شرایط پرداخت: اعتبارات اسنادی T/T، وسترن یونیون، پی پال
قابلیت ارائه: 200 + تن + ماه
رشته ها: |
7/19/37 |
آلیاژ یا نه: |
آره |
عایق: |
نه |
قطر کابل: |
درخواست |
مقاومت: |
پایدار |
رشته ها: |
7/19/37 |
آلیاژ یا نه: |
آره |
عایق: |
نه |
قطر کابل: |
درخواست |
مقاومت: |
پایدار |

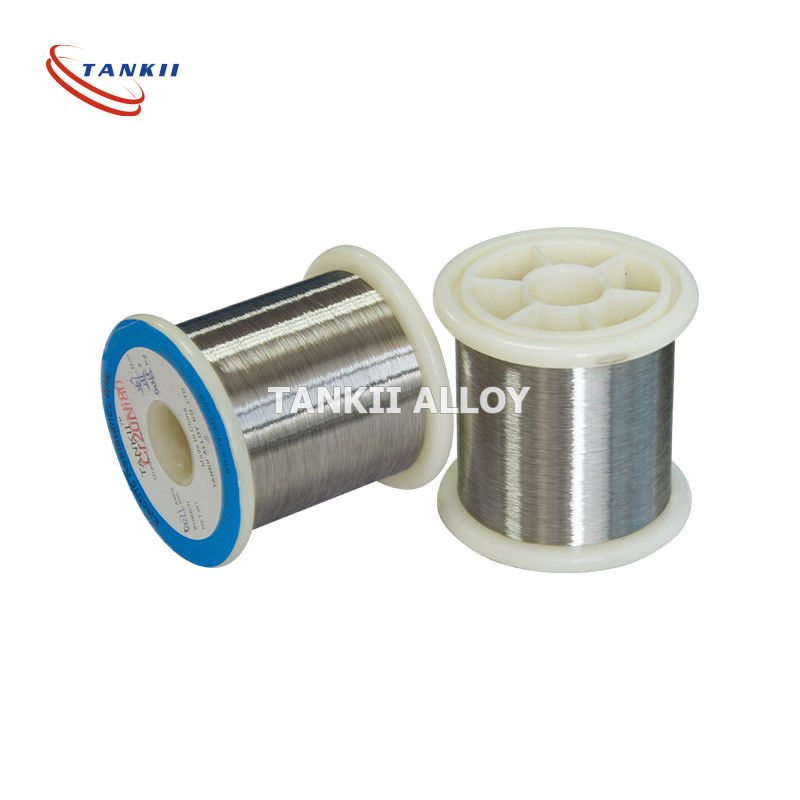

سیم چند رشته ای آلیاژ نیکل کروم 19 * 0.57 میلی متر Ni60Cr15
شرح مفصل سیم رشته ای:
سیم های رشته ای بسیار متنوع است و در تعدادی از کاربردهای صنعتی ، تجاری و مصرفی استفاده می شود.در حالی که بعضی از برنامه ها به سیمها و کابلهای رسانای جامد نیاز دارند ، سیم رشته ای اغلب به دلیل انعطاف پذیری بیشتر ترجیح داده می شود.
کابلها و سیمهای رشته ای به شدت در صنایع مورد استفاده قرار می گیرند که نیاز به کشش ، پشتیبانی و کشش زیادی دارند مانند صنایع هوافضا ، خودرو ، ارتباطات ، مواد شیمیایی ، الکترونیک ، دفاع ، امنیت و پزشکیبا توجه به نیازهای این صنایع و سایر موارد ، طناب رشته ای به طور فزاینده ای تخصصی است.در صورت عدم اطمینان ، برای انتخاب سیم مناسب و جلوگیری از خرابی های مکانیکی پرهزینه و خطرناک باید از تهیه کنندگان طناب سیم مشورت کرد.
سیم های رشته ای به ترتیب با ذکر تعداد رشته ها و مقدار سیم در هر رشته و همچنین قرار دادن و پیچیدن طناب مشخص می شوند.کدهای شناسایی همچنین می توانند به موارد خاصی از جمله نوع هسته ، حد بار کاری و موارد دیگر ، که به صورت خلاصه ذکر شده اند ، گسترش یابد.
اتصالات ، اتصال دهنده ها ، اتصالات و سایر سخت افزارهای متصل به سیم رشته ای نیز مهم هستند زیرا از نظر پیشگیری از شکست و اتصال ، درجه های مختلف قابلیت انعطاف پذیری سیم را ارائه می دهند.
| نوع آلیاژ | قطر | مقاومت | کششی | کشیدگی (٪) |
خم شدن | حداکثر مداوم |
کار کردن زندگی |
| (میلی متر) | (μΩm) (20 درجه سانتیگراد) | استحکام - قدرت | بار | سرویس | (ساعت ها) | ||
| (N / mm²) | درجه حرارت (درجه سانتیگراد) |
||||||
| Cr20Ni80 | کمتر از 0.50 | 0.05 1.0 1.09 | 850-950 | > 20 | > 9 | 1200 | > 20000 |
| 0.50-3.0 | 0.05 13 1.13 | 850-950 | > 20 | > 9 | 1200 | > 20000 | |
| > 3.0 | 0.04 1. 1.14 | 850-950 | > 20 | > 9 | 1200 | > 20000 | |
| Cr30Ni70 | کمتر از 0.50 | 0.05 1. 1.18 | 850-950 | > 20 | > 9 | 1250 | > 20000 |
| 0.50 پوند | 0.05 ± 1.20 | 850-950 | > 20 | > 9 | 1250 | > 20000 | |
| Cr15Ni60 | کمتر از 0.50 | 0.05 1. 1.12 | 850-950 | > 20 | > 9 | 1125 | > 20000 |
| 0.50 پوند | 0.05 1. 1.15 | 850-950 | > 20 | > 9 | 1125 | > 20000 | |
| Cr20Ni35 | کمتر از 0.50 | 0.05 1.0 1.04 | 850-950 | > 20 | > 9 | 1100 | > 18000 |
| 0.50 پوند | 1.06 ± 0.05 | 850-950 | > 20 | > 9 | 1100 | > 18000 | |
| 1Cr13Al4 | 0.03-12.0 | 0.25 1. 1.25 | 588-735 | > 16 | > 6 | 950 | > 10000 |
| 0Cr15Al5 | 0.25 1. 1.25 | 588-735 | > 16 | > 6 | 1000 | > 10000 | |
| 0Cr25Al5 | 0.07 1. 1.42 | 634-784 | > 12 | > 5 | 1300 | > 8000 | |
| 0Cr23Al5 | 0.35 1. 1.35 | 634-784 | > 12 | > 5 | 1250 | > 8000 | |
| 0Cr21Al6 | 0.07 1. 1.42 | 634-784 | > 12 | > 5 | 1300 | > 8000 | |
| 1Cr20Al3 | 0.06 1. 1.23 | 634-784 | > 12 | > 5 | 1100 | > 8000 | |
| 0Cr21Al6Nb | 0.07 45 1.45 | 634-784 | > 12 | > 5 | 1350 | > 8000 | |
| 0Cr27Al7Mo2 | 0.03-12.0 | 0.03 1.5 1.53 | 686-784 | > 12 | > 5 | 1400 | > 8000 |
به دلایل هندسی ، کمترین تعداد رشته ها معمولاً 7 رشته است: یکی در وسط ، 6 رشته در تماس نزدیک.سطح بعدی بالاتر 19 است ، که لایه دیگری از 12 رشته در بالای 7 است. پس از آن تعداد متفاوت است ، اما 37 و 49 رایج است ، سپس در محدوده 70 تا 100 (تعداد دیگر دقیق نیست).حتی تعداد بیشتر از آن معمولاً فقط در کابلهای بسیار بزرگ یافت می شود.
برای کاربرد در جایی که سیم حرکت می کند ، 19 کمترین درجه ای است که باید مورد استفاده قرار گیرد (7 فقط باید در برنامه هایی که سیم قرار داده می شود و سپس جابجا نمی شود) و 49 بسیار بهتر است.برای برنامه های با حرکت مکرر مداوم ، مانند ربات های مونتاژی و سیم هدفون ، 70 تا 100 الزامی است.
برای برنامه هایی که حتی به انعطاف پذیری بیشتری نیاز دارند ، رشته های بیشتری نیز استفاده می شود (کابل های جوشکاری نمونه معمول است ، اما همچنین هر برنامه ای که نیاز به حرکت سیم در مناطق تنگ است).یک مثال یک سیم 2/0 است که از 5229 رشته سیم # 36 سنج ساخته شده است.رشته ها با ایجاد یک بسته نرم افزاری 7 رشته ای سازماندهی می شوند.سپس 7 عدد از این بسته نرم افزاری با هم جمع می شوند.در نهایت 108 بسته نرم افزاری فوق العاده برای ساخت کابل نهایی استفاده می شود.هر گروه از سیمها به صورت مارپیچ پیچیده می شوند تا هنگام خم شدن سیم ، قسمتی از بسته نرم افزاری کشیده شده در اطراف مارپیچ به بخشی که فشرده شده حرکت کند تا سیم تنش کمتری داشته باشد.
