جزئیات محصول
محل منبع: شانگهای، چین
نام تجاری: TANKII
گواهی: ISO9001:2008
شماره مدل: 6J40
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 10 کیلوگرم
قیمت: To negotiate
جزئیات بسته بندی: قرقره ، کارتن ، تخته سه لا به عنوان نیاز مشتری
زمان تحویل: 7-12 روز
شرایط پرداخت: اعتبارات اسنادی T/T، وسترن یونیون، پی پال
قابلیت ارائه: 200 + تن + ماه
آلیاژ مواد: |
آلیاژ بر پایه مس |
نوع: |
سیم عایق گرد |
مواد عایق: |
پلی استریمید ، پلی استر |
درجه حرارت: |
130 ، 155 ، 180 ، 200 ، 220 ... |
نمونه: |
در دسترس |
قرقره: |
استاندارد |
آلیاژ مواد: |
آلیاژ بر پایه مس |
نوع: |
سیم عایق گرد |
مواد عایق: |
پلی استریمید ، پلی استر |
درجه حرارت: |
130 ، 155 ، 180 ، 200 ، 220 ... |
نمونه: |
در دسترس |
قرقره: |
استاندارد |

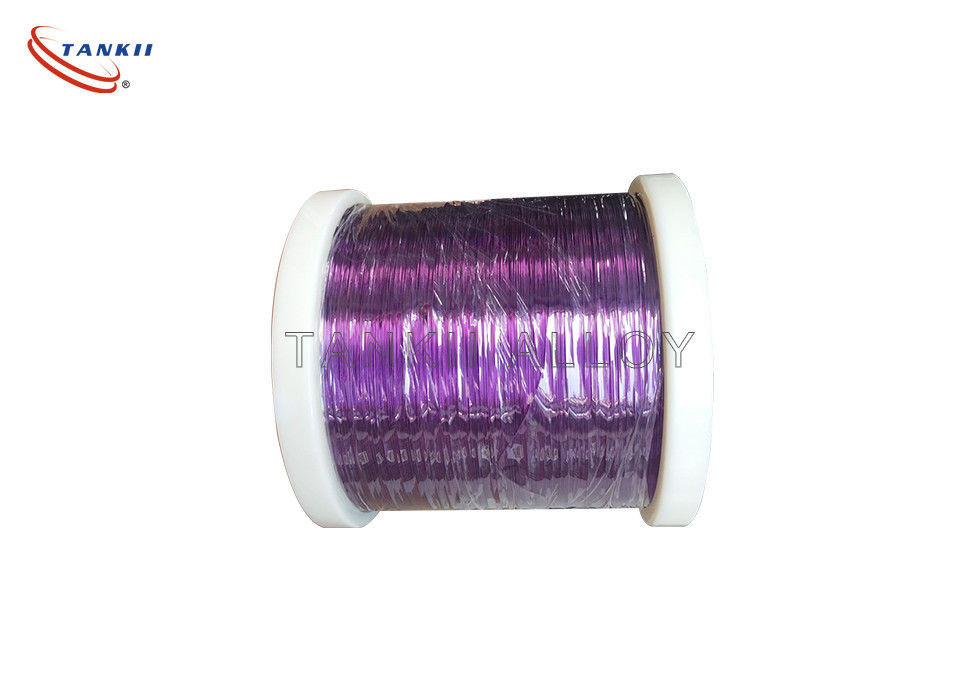

سیم میناکاری منگنزین آلیاژ مس گرد رنگی 130 کلاس
1. توضیحات عمومی مواد
آلیاژ نیکل مس ، که دارای مقاومت الکتریکی کم ، مقاوم در برابر حرارت و مقاوم در برابر خوردگی ، پردازش آسان و جوشکاری سرب است.برای ساخت اجزای اصلی در رله اضافه بار حرارتی ، قطع کننده مدار حرارتی با مقاومت کم و وسایل الکتریکی استفاده می شود.این ماده همچنین ماده مهمی برای کابل گرمایش الکتریکی است.این شبیه به cupronickel نوع s است. هرچه ترکیبات نیکل بیشتر باشد ، سطح سفید آن از نقره ای بیشتر است.
3. ترکیب شیمیایی و خاصیت اصلی آلیاژ مقاومت کم Cu-Ni
PropertiesGrade | CuNi1 | CuNi2 | CuNi6 | CuNi8 | CuMn3 | CuNi10 | |
ترکیب اصلی شیمیایی | نیکل | 1 | 2 | 6 | 8 | _ | 10 |
من | _ | _ | _ | _ | 3 | _ | |
مس | بال | بال | بال | بال | بال | بال | |
حداکثر دمای سرویس مداوم (oC) | 200 | 200 | 200 | 250 | 200 | 250 | |
مقاومت در دمای 20 درجه سانتیگراد (Ωmm2 / متر) | 0.03 | 0.05 | 0.10 | 0.12 | 0.12 | 0.15 | |
تراکم (g / cm3) | 8.9 | 8.9 | 8.9 | 8.9 | 8.8 | 8.9 | |
هدایت حرارتی (α × 10-6 / oC) | کمتر از 100 | <120 | <60 | <57 | <38 | کمتر از 50 | |
مقاومت کششی (Mpa) | 10210 | 20220 | 250 ≥ | 270 پوند | 90290 | 90290 | |
EMF در مقابل مس (μV / oC) (0 ~ 100oC) | -8 | -12 | -12 | -22 | _ | -25 | |
نقطه ذوب تقریبی (oC) | 1085 | 1090 | 1095 | 1097 | 1050 | 1100 | |
ساختار میکروگرافی | آستنیت | آستنیت | آستنیت | آستنیت | آستنیت | آستنیت | |
خاصیت مغناطیسی | غیر | غیر | غیر | غیر | غیر | غیر | |
PropertiesGrade | CuNi14 | CuNi19 | CuNi23 | CuNi30 | CuNi34 | CuNi44 | |
ترکیب اصلی شیمیایی | نیکل | 14 | 19 | 23 | 30 | 34 | 44 |
من | 0.3 | 0.5 | 0.5 | 1.0 | 1.0 | 1.0 | |
مس | بال | بال | بال | بال | بال | بال | |
حداکثر دمای سرویس مداوم (oC) | 300 | 300 | 300 | 350 | 350 | 400 | |
مقاومت در دمای 20 درجه سانتیگراد (Ωmm2 / متر) | 0.20 | 0.25 | 0.30 | 0.35 | 0.40 | 0.49 | |
تراکم (g / cm3) | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | |
هدایت حرارتی (α × 10-6 / oC) | کمتر از 30 | کمتر از 25 | <16 | کمتر از 10 | <0 | <-6 | |
مقاومت کششی (Mpa) | 10310 | 340 پوند | 350 پوند | 400 پوند | 400 پوند | 20420 | |
EMF در مقابل مس (μV / oC) (0 ~ 100oC) | -28 | -32 | -34 | -37 | -39 | -43 | |
نقطه ذوب تقریبی (oC) | 1115 | 1135 | 1150 | 1170 | 1180 | 1280 | |
ساختار میکروگرافی | آستنیت | آستنیت | آستنیت | آستنیت | آستنیت | آستنیت | |
خاصیت مغناطیسی | غیر | غیر | غیر | غیر | غیر | غیر |
2. معرفی و کاربردهای سیم مینا کاری شده
سیم مینا کاری اگرچه به عنوان "میناکاری" توصیف می شود ، در حقیقت با لایه ای از رنگ مینا و نه با مینای شیشه ای ساخته شده از پودر شیشه ذوب شده پوشش داده نمی شود.سیم آهنربا مدرن معمولاً از یک تا چهار لایه (در مورد سیم نوع فیلم چهار لایه) عایق فیلم پلیمری ، که اغلب دارای دو ترکیب متفاوت است ، استفاده می کند تا یک لایه عایق سخت و مداوم ایجاد کند.از فیلم های عایق سیم مگنت (به منظور افزایش دامنه دما) از پلی وینیل فرمال (Formar) ، پلی اورتان ، پلی آیمید ، پلی آمید ، پلی استر ، پلی استر-پلی آمید ، پلی آمید-پلی آمید (یا آمید-ایمید) و پلی ایمید استفاده می شود.سیم آهنربا عایق شده با پلی آمید قادر است تا دمای 250 درجه سانتیگراد کار کند.عایق سیم مگنت مربع یا مستطیل ضخیم تر اغلب با پیچاندن آن با یک نوار پلی ماید یا فایبرگلاس در دمای بالا افزایش می یابد و سیم پیچ های تکمیل شده اغلب با یک لاک عایق خلا vac آغشته می شوند تا مقاومت عایق و قابلیت اطمینان طولانی مدت سیم پیچ را بهبود بخشد.
سیم پیچ های خود پشتیبانی با سیم پوشانده شده با حداقل دو لایه پیچیده می شوند ، که بیرونی ترین آنها یک گرمانرم است که هنگام گرم شدن چرخش ها را به یکدیگر متصل می کند.
انواع دیگری از عایق ها مانند نخ فایبرگلاس با لاک ، کاغذ آرامید ، کاغذ کرافت ، میکا و فیلم پلی استر نیز به طور گسترده ای در سراسر جهان برای کاربردهای مختلف مانند ترانسفورماتورها و راکتورها استفاده می شود.در بخش صوتی ، یک سیم ساخته شده از نقره و عایقهای مختلف دیگر مانند پنبه (که گاهی اوقات با نوعی ماده انعقادی / ماده غلیظ مانند موم) و پلی تترا فلورواتیلن (PTFE) نفوذ می کند.مواد عایق قدیمی شامل پنبه ، کاغذ یا ابریشم است ، اما این مواد فقط برای کاربردهای دمای پایین (تا 105 درجه سانتیگراد) مفید هستند.
برای سهولت ساخت ، برخی از سیم های آهنربا با درجه حرارت پایین دارای عایق هستند که می توانند با حرارت لحیم کاری از بین بروند. این بدان معناست که اتصالات الکتریکی در انتهای آن می تواند بدون از بین بردن عایق اول باشد.
