ضخامت آلیاژ ضخامت 0.05 میلی متر ، نوار فویل آلیاژ کارما نیکلروم برای دستگاه های فشار سنج

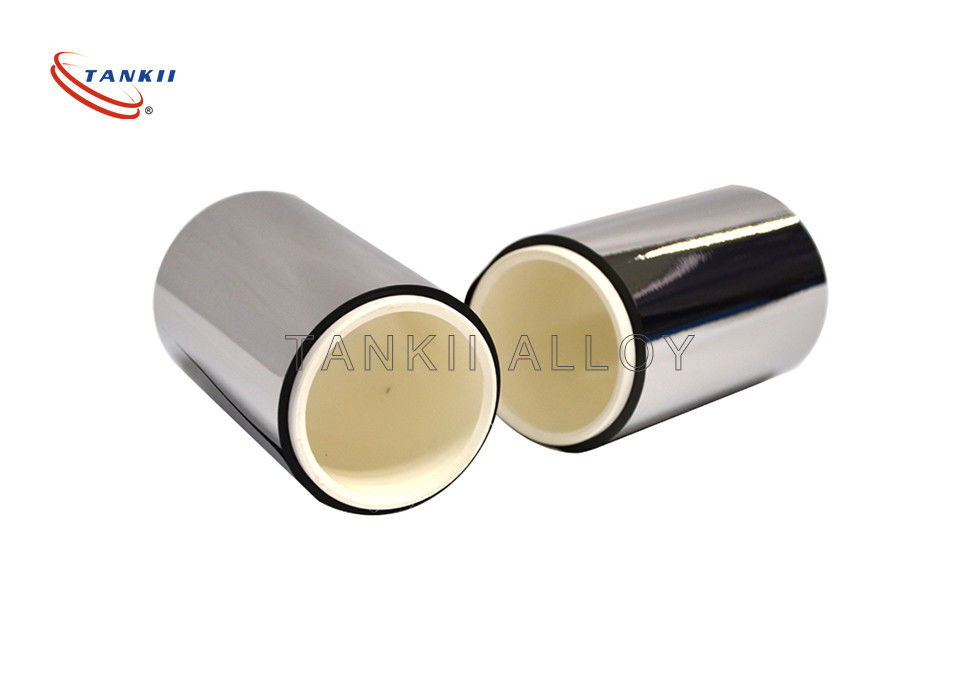

نوار فویل آلیاژ نیکلم کارما با ضخامت 0.05 میلی متر برای فشار سنج ها

نیکروم ، یک آلیاژ غیر مغناطیسی 80/20 نیکل و کروم ، متداول ترین سیم مقاومت برای اهداف گرمایش است زیرا مقاومت و مقاومت بالایی در برابر اکسیداسیون در دمای بالا دارد.وقتی سیم مقاومت به عنوان عنصر گرمایشی استفاده می شود ، معمولاً به سیم پیچ تبدیل می شود.یک مشکل در استفاده از سیم نیکروم این است که لحیم کاری برقی قلع متصل به آن نیست ، بنابراین اتصالات به برق می بایست با استفاده از روش های دیگر مانند اتصالات پیچ دار یا پایانه های پیچ انجام شود.

کانتال (آلیاژ 875/815) ، خانواده ای از آلیاژهای آهن-کروم-آلومینیوم (FeCrAl) است که در طیف گسترده ای از کاربردهای دمای بالا استفاده می شود.

کنستانتان [Cu55Ni45] دارای ضریب مقاومت دمایی پایین و به عنوان آلیاژ مس ، به راحتی لحیم می شود.سایر آلیاژهای با مقاومت ثابت شامل منگنزین [Cu86Mn12Ni2] ، کاپرون [Cu53Ni44Mn3] و Evanohm است.

خانواده آلیاژهای کروم نیکل [Ni72Cr20Mn4Al3Si1] ، [Ni73Cr20Cu2Al2Mn1Si] از خانواده Evanohm ، هنگام تماس با مس ، مقاومت بالا ، ضریب مقاومت در برابر درجه حرارت پایین ، نیروی الکتروموتور کم (پتانسیل گالوانی) ، همچنین از نظر احترام بسیار پایدار هستند به عملیات حرارتی

Balco [Ni70Fe30] و آلیاژهای مشابه دارای ضریب مقاومت بسیار بالا ، اما خطی تر ، هستند و آنها را برای عناصر سنجش مناسب می کند.

بسیاری از عناصر و آلیاژها به عنوان سیم مقاومت برای اهداف خاص استفاده شده اند.جدول زیر مقاومت برخی از مواد معمول را نشان می دهد.مقاومت کربن آمورف در واقع محدوده 3.8 - 4.1 × 10-6 Ω متر است.

کرنش سنج (همچنین هجی کرنش سنج) وسیله ای است که برای اندازه گیری فشار روی جسم استفاده می شود.رایج ترین نوع کرنش سنج توسط ادوارد ای. سیمونز و آرتور سی. روگه در سال 1938 اختراع شد و شامل یک پایه انعطاف پذیر عایق است که از الگوی فویل فلزی پشتیبانی می کند.گیج توسط چسب مناسب مانند سیانوآکریلات به شی متصل می شود.با تغییر شکل جسم ، فویل تغییر شکل داده و باعث می شود مقاومت الکتریکی آن تغییر کند.این تغییر مقاومت ، که معمولاً با استفاده از یک پل Wheatstone اندازه گیری می شود ، با مقداری که به عنوان عامل اندازه گیری شناخته می شود ، به کرنش مربوط می شود.

فشار سنج از ویژگی فیزیکی هدایت الکتریکی و وابستگی آن به هندسه هادی بهره می برد.هنگامی که یک رسانای الکتریکی در محدوده کشش خود کشیده شود به گونه ای که شکسته نشود یا به طور دائمی تغییر شکل ندهد ، باریک تر و طولانی تر می شود ، که مقاومت الکتریکی آن را از انتهای دیگر افزایش می دهد.برعکس ، هنگامی که یک رسانا به گونه ای فشرده می شود که سگک نمی زند ، پهن و کوتاه می شود ، که مقاومت الکتریکی آن را از انتها به انتها کاهش می دهد.از مقاومت الکتریکی اندازه گیری فشار سنج ، میزان تنش ناشی از آن ممکن است استنباط شود.

یک کرنش سنج معمولی یک نوار رسانای باریک و بلند را به صورت زیگ زاگ از خطوط موازی مرتب می کند.این حساسیت را افزایش نمی دهد ، زیرا درصد تغییر مقاومت برای یک کرنش معین برای کل زیگ زاگ برابر با هر ردیف واحد است.یک ردیف خطی باید کاملاً نازک باشد ، بنابراین ممکن است بیش از حد گرم شود (که مقاومت آن را تغییر می دهد و باعث گسترش آن می شود) ، یا باید با ولتاژ بسیار کمتری کار شود و اندازه گیری دقیق تغییرات مقاومت را دشوار می کند.
