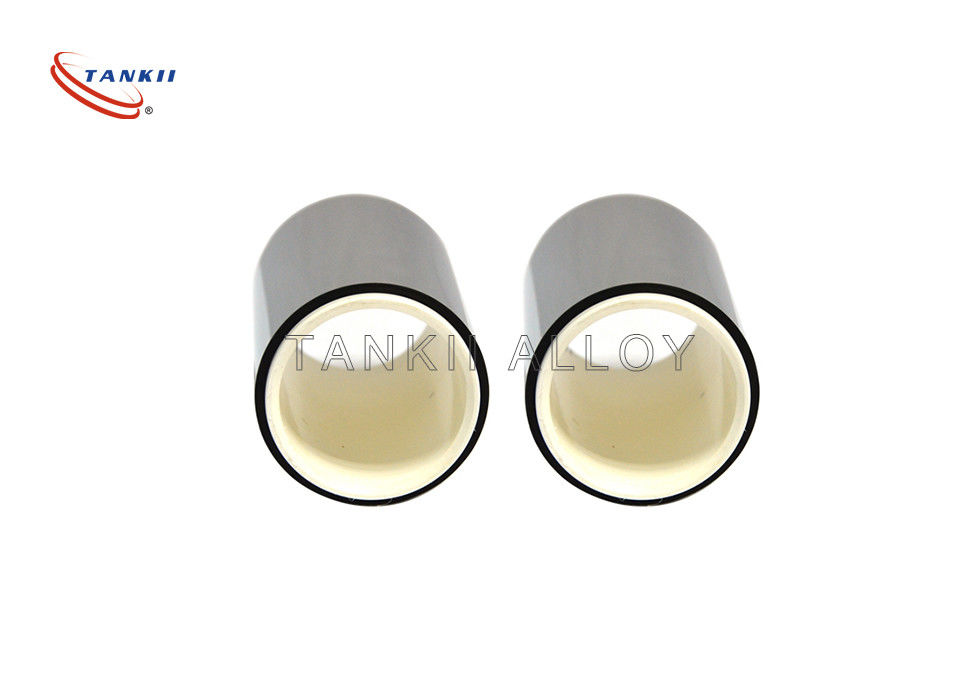

فویل / نوار / نوار مقاومت پایدار Evanohm برای کاربرد سنجش فشار

6J22 فویل / نوار / نوار مقاومت پایدار Evanohm برای کاربرد سنج

نیکروم ، یک آلیاژ غیر مغناطیسی 80/20 نیکل و کروم ، متداول ترین سیم مقاومت برای اهداف گرمایش است زیرا مقاومت و مقاومت بالایی در برابر اکسیداسیون در دمای بالا دارد.وقتی سیم مقاومت به عنوان عنصر گرمایشی استفاده می شود ، معمولاً به سیم پیچ تبدیل می شود.یک مشکل در استفاده از سیم نیکروم این است که لحیم کاری برقی قلع متصل به آن نیست ، بنابراین اتصالات به برق می بایست با استفاده از روش های دیگر مانند اتصالات پیچ دار یا پایانه های پیچ انجام شود.

کانتال (آلیاژ 875/815) ، خانواده ای از آلیاژهای آهن-کروم-آلومینیوم (FeCrAl) است که در طیف گسترده ای از کاربردهای دمای بالا استفاده می شود.

کنستانتان [Cu55Ni45] دارای ضریب مقاومت دمایی پایین و به عنوان آلیاژ مس ، به راحتی لحیم می شود.سایر آلیاژهای با مقاومت ثابت شامل منگنزین [Cu86Mn12Ni2] ، کاپرون [Cu53Ni44Mn3] و Evanohm است.

خانواده آلیاژهای کروم نیکل [Ni72Cr20Mn4Al3Si1] ، [Ni73Cr20Cu2Al2Mn1Si] از خانواده Evanohm ، هنگام تماس با مس ، مقاومت بالا ، ضریب مقاومت در برابر درجه حرارت پایین ، نیروی الکتروموتور کم (پتانسیل گالوانی) ، همچنین از نظر احترام بسیار پایدار هستند به عملیات حرارتی

Balco [Ni70Fe30] و آلیاژهای مشابه دارای ضریب مقاومت بسیار بالا ، اما خطی تر ، هستند و آنها را برای عناصر سنجش مناسب می کند.

بسیاری از عناصر و آلیاژها به عنوان سیم مقاومت برای اهداف خاص استفاده شده اند.جدول زیر مقاومت برخی از مواد معمول را نشان می دهد.مقاومت کربن آمورف در واقع محدوده 3.8 - 4.1 × 10-6 Ω متر است.

کرنش سنج (همچنین هجی کرنش سنج) وسیله ای است که برای اندازه گیری فشار روی جسم استفاده می شود.رایج ترین نوع کرنش سنج توسط ادوارد ای. سیمونز و آرتور سی. روگه در سال 1938 اختراع شد و شامل یک پایه انعطاف پذیر عایق است که از الگوی فویل فلزی پشتیبانی می کند.گیج توسط چسب مناسب مانند سیانوآکریلات به شی متصل می شود.با تغییر شکل جسم ، فویل تغییر شکل داده و باعث می شود مقاومت الکتریکی آن تغییر کند.این تغییر مقاومت ، که معمولاً با استفاده از یک پل Wheatstone اندازه گیری می شود ، با مقداری که به عنوان عامل اندازه گیری شناخته می شود ، به کرنش مربوط می شود.

تمرین فشار سنج:

یک ولتاژ تحریک به لیدهای ورودی شبکه سنج اعمال می شود و یک قرائت ولتاژ از لیدهای خروجی گرفته می شود.ولتاژهای ورودی معمولی 5 ولت یا 12 ولت و قرائت های خروجی معمولی بر حسب میلی ولت هستند.

فشار سنج فویل در بسیاری از شرایط استفاده می شود.برنامه های مختلف الزامات متفاوتی را روی سنج قرار می دهند.در بیشتر موارد جهت گیری فشار سنج قابل توجه است.

سنجهای متصل به a لودسلبه طور معمول انتظار می رود که طی چند سال ، اگر نه دهه ها ، ثابت بماند.در حالی که کسانی که برای اندازه گیری پاسخ در یک آزمایش پویا استفاده می شوند ممکن است فقط لازم باشد چند روز به جسم متصل باشند ، کمتر از یک ساعت انرژی داشته باشند و کمتر از یک ثانیه کار کنند.

فشار سنجها با چسب مخصوصی به بستر متصل می شوند.نوع چسب به طول عمر مورد نیاز سیستم اندازه گیری بستگی دارد.برای اندازه گیری های کوتاه مدت (تا چند هفته) چسب سیانوآکریلات مناسب است ، برای نصب طولانی مدت به چسب اپوکسی نیاز است.معمولاً چسب اپوکسی به عمل آوری دمای بالا (در حدود 100-100 درجه سانتی گراد) نیاز دارد.آماده سازی سطحی که باید فشار سنج اندازه گیری شود از اهمیت بالایی برخوردار است.سطح باید صاف شود (به عنوان مثال با کاغذ شن و ماسه بسیار ریز) ، با حلال آغشته شود ، پس از آن باید آثار حلال برداشته شود و بلافاصله بعد از آن فشار سنج را چسباند تا از اکسید شدن یا آلودگی منطقه آماده جلوگیری شود.اگر این مراحل دنبال نشود ، اتصال فشار سنج به سطح ممکن است غیرقابل اطمینان باشد و خطاهای اندازه گیری غیرقابل پیش بینی ایجاد شود.

از فن آوری مبتنی بر فشار سنج معمولاً در ساخت استفاده می شود سنسور فشار.گیجهای مورد استفاده در سنسورهای فشار معمولاً از سیلیکون ، پلی سیلیکون ، فیلم فلزی ، فیلم ضخیم و فویل پیوندی ساخته می شوند.
