جزئیات محصول:
|
| نوع: | عایق بندی شده | کاربرد: | گرمایش ، مقاومت ، بخاری |
|---|---|---|---|
| مقطع تحصیلی: | I / II / III | مواد عایق: | تفلون |
| کد HS: | 75052200 | ||
| برجسته: | سیم ترموکوپل الحاقی نوع K,سیم ترموکوپل عایق تفلون,سیم ترموکوپل سپر SS |
||
توضیحات محصول

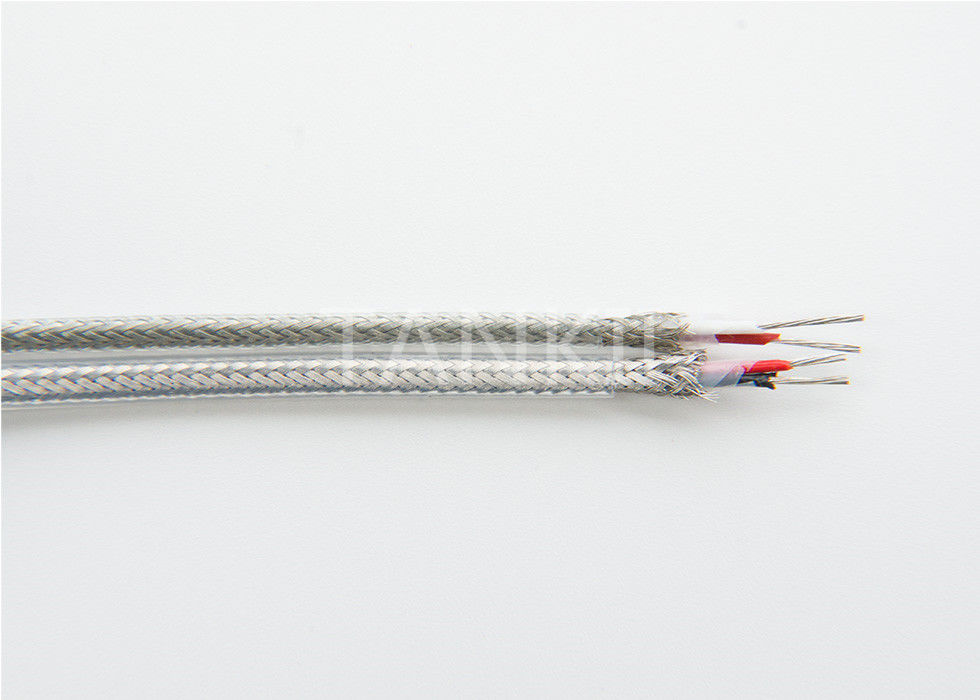

سیم ترموکوپل الحاقی نوع K با سیم محافظ استیل ضد زنگه
کابل های جبرانی ترموکوپل را می توان کابل های ابزار دقیق نیز نامید ، زیرا از آنها برای اندازه گیری دمای فرآیند استفاده می شود.ساختار مشابه کابل ابزار جفت است اما مواد رسانا متفاوت است.از ترموکوپل ها در فرآیندهای حس دما استفاده می شود و برای نشانگر و کنترل به پیرومترها متصل می شود.ترموکوپل و پیرومتر از طریق کابلهای کششی ترموکوپل / کابلهای جبران کننده ترموکوپل به صورت الکتریکی هدایت می شوند.رساناهای مورد استفاده برای این کابلهای ترموکوپل لازم است که دارای خصوصیات حرارتی الکتریکی (emf) مشابه ترموکوپل مورد استفاده برای سنجش دما باشند.
کارخانه ما عمدتا از نوع KX ، NX ، EX ، JX ، NC ، TX ، SC / RC ، KCA ، KCB سیم جبران کننده ترموکوپل تولید می کند و از آنها در ابزار و کابل های اندازه گیری دما استفاده می شود.محصولات جبران كننده ترموكوپل ما با رعایت GB / T 4990-2010 "سیمهای آلیاژی و كابلهای جبران كننده ترموكوپل" (استاندارد ملی چینی) و همچنین IEC584-3 "سیم ترموكوپل قسمت 3" (استاندارد بین المللی) ساخته شده است.
نماینده کامپ.سیم: کد ترموکوپل + C / X ، به عنوان مثال SC ، KX
X: کوتاه شدن ، به این معنی است که آلیاژ سیم جبران همان آلیاژ ترموکوپل است
C: کوتاه برای جبران ، به این معنی است که آلیاژ سیم جبران کننده دارای کاراکترهای مشابه با آلیاژ ترموکوپل در یک محدوده دمایی خاص است.
پارامتر دقیق
کد ترموکوپل |
مقایسهتایپ کنید |
مقایسهنام سیم |
مثبت |
منفی |
||
نام |
کد |
نام |
کد |
|||
S |
SC |
مس - ثابت 0.6 |
مس |
SPC |
ثابت 0.6 |
SNC |
R |
RC |
مس - ثابت 0.6 |
مس |
RPC |
ثابت 0.6 |
RNC |
ک |
KCA |
22. آهن ثابت |
اهن |
KPCA |
22 |
KNCA |
ک |
KCB |
مس - ثابت 40 |
مس |
KPCB |
ثابت 40 |
KNCB |
ک |
KX |
Chromel10-NiSi3 |
کرومل 10 |
KPX |
NiSi3 |
KNX |
N |
NC |
آهن ثابت 18 |
اهن |
NPC |
18 |
NNC |
N |
NX |
NiCr14Si-NiSi4Mg |
NiCr14Si |
NPX |
NiSi4Mg |
NNX |
E |
سابق |
NiCr10-Constantan45 |
NiCr10 |
EPX |
کنستانتان 45 |
ENX |
ج |
JX |
آهن ثابت 45 |
اهن |
JPX |
45 |
JNX |
تی |
TX |
مس - ثابت 45 |
مس |
TPX |
45 |
TNX |
| رنگ عایق و غلاف | ||||||
تایپ کنید |
رنگ عایق |
رنگ غلاف |
||||
مثبت |
منفی |
G |
ح |
|||
/ |
S |
/ |
S |
|||
SC / RC |
قرمز |
سبز |
سیاه |
خاکستری |
سیاه |
رنگ زرد |
KCA |
قرمز |
آبی |
سیاه |
خاکستری |
سیاه |
رنگ زرد |
KCB |
قرمز |
آبی |
سیاه |
خاکستری |
سیاه |
رنگ زرد |
KX |
قرمز |
سیاه |
سیاه |
خاکستری |
سیاه |
رنگ زرد |
NC |
قرمز |
خاکستری |
سیاه |
خاکستری |
سیاه |
رنگ زرد |
NX |
قرمز |
خاکستری |
سیاه |
خاکستری |
سیاه |
رنگ زرد |
| سابق | قرمز |
رنگ قهوه ای |
سیاه |
خاکستری |
سیاه |
رنگ زرد |
JX |
قرمز |
رنگ بنفش |
سیاه |
خاکستری |
سیاه |
رنگ زرد |
TX |
قرمز |
سفید |
سیاه |
خاکستری |
سیاه |
رنگ زرد |
توجه: G - برای استفاده عمومی H - برای استفاده در برابر حرارت S - کلاس دقیق کلاس معمولی علامتی ندارد |
||||||
