جزئیات محصول:
|
| کاربرد: | صفحه فلنج | سطح: | روشن |
|---|---|---|---|
| تراکم: | 8.2 | کد HS: | 7408229000 |
| برجسته: | نوار دو فلزی حرارتی,نوار دو فلزی Chace 2400,نوار دو فلزی دستگاه های مکانیکی |
||

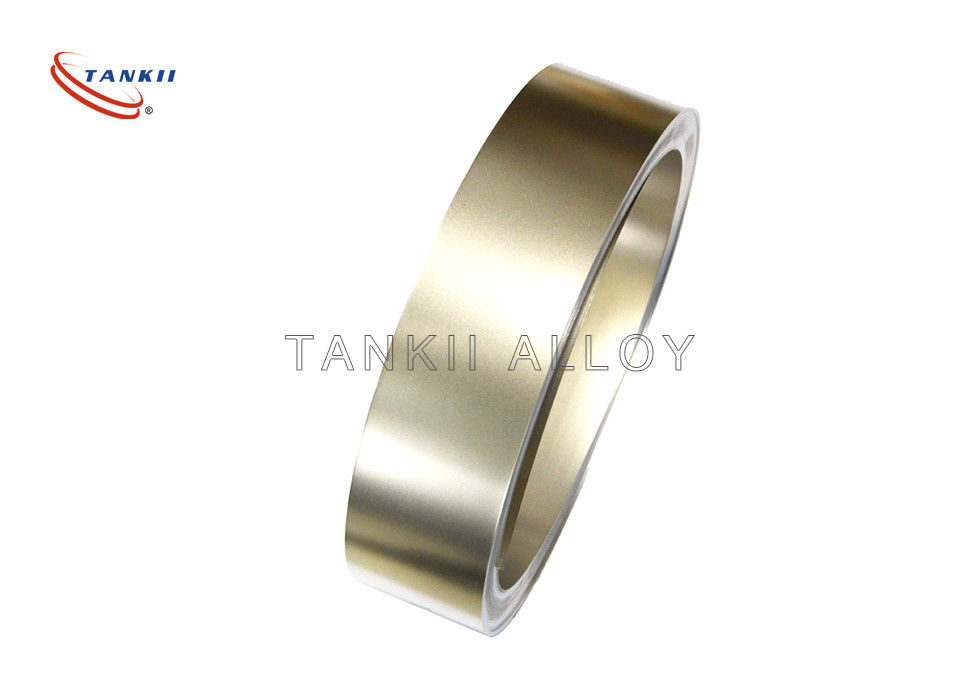

نوار دو فلزی حرارتی Chace 2400
از نوار دو فلزی برای تبدیل تغییر دما به جابجایی مکانیکی استفاده می شود.این نوار از دو نوار از فلزات مختلف تشکیل شده است که با گرم شدن با سرعت های مختلف منبسط می شوند ، معمولاً فولاد و مس یا در بعضی موارد فولاد و برنج.این نوارها در طول خود با پرچ ، لحیم کاری یا جوشکاری بهم متصل می شوند.انبساطهای مختلف نوار صاف را وادار می کند تا در صورت گرم شدن به یک طرف خم شود و در صورت خنک شدن در زیر دمای اولیه آن در جهت مخالف قرار گیرد.فلز با ضریب انبساط بالاتر در هنگام گرم شدن نوار در سمت خارجی منحنی قرار دارد و هنگام خنک شدن در سمت داخلی قرار دارد
جابجایی پهلو نوار بسیار بزرگتر از انبساط کوچک طول در هر دو فلز است.این اثر در طیف وسیعی از دستگاه های مکانیکی و الکتریکی استفاده می شود.در بعضی از کاربردها از نوار دو فلزی به شکل تخت استفاده می شود.در برخی دیگر ، برای جمع و جور شدن در یک سیم پیچ قرار می گیرد.طول بیشتر نسخه پیچیده باعث افزایش حساسیت می شود.
نمودار یک نوار دو فلزی نشان می دهد که چگونه اختلاف در انبساط حرارتی در دو فلز منجر به جابجایی پهلو بسیار بیشتری از نوار می شود
ترکیب شیمیایی(٪)
| مقطع تحصیلی | ج | سی | من | پ | S | نیکل | Cr | مس | احساس |
| Ni36 | 05.05 | 0.3 ≤ | 0.6 | 02.02 | 02.02 | 35 ~ 37 | - | - | بال |
| مقطع تحصیلی | ج | سی | من | پ | S | نیکل | Cr | مس | احساس |
| Ni22Cr3 | 0.35 ≤ | 0.15 ~ 0.3 | 0.3 ~ 0.6 | 02.02 | 02.02 | 21 ~ 23 | 2.0 ~ 4.0 | - | بال |
ترکیب بندی
| مقطع تحصیلی | چیس 2400 |
| لایه انبساط بالا | Ni22Cr3 |
| لایه انبساط کم | Ni36 |
سبک عرضه
| نام آلیاژها | تایپ کنید | بعد، ابعاد، اندازه | ||
| چیس 2400 | نوار | W = 5 ~ 120 میلی متر | T = 0.1 ~ 5 میلی متر | |
خصوصیات فیزیکی معمولی
| تراکم (g / cm3) | 8.2 |
| مقاومت الکتریکی در دمای 20 درجه سانتیگراد (OMmm2 / m) | 0.8 ± 5 |
| هدایت حرارتی ، λ / W / (m * ºC) | 22 |
| مدول الاستیک ، E / Gpa | 147 ~ 177 |
| خم شدن K / 10-6 ºC-1 (20 ~ 135 ºC) | 14.3 |
| سرعت خم شدن دما F / (20 ~ 130 ºC) 10-6ºC-1 | 26.2٪ ± 5٪ |
| دمای مجاز (ºC) | -70 ~ 350 |
| دمای خطی (ºC) | -20 ~ 180 |
