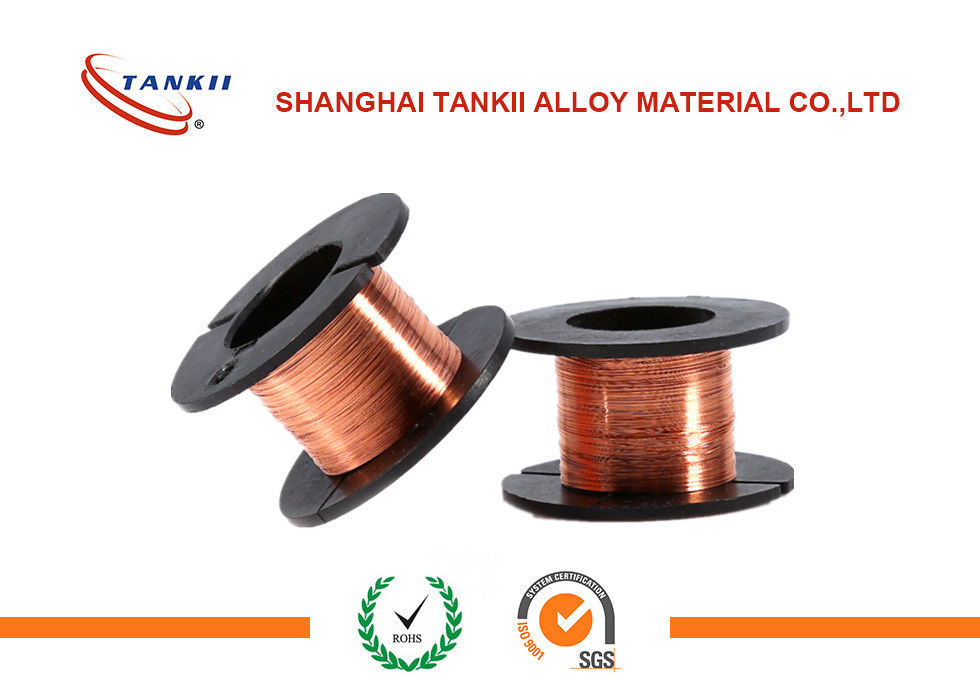

دیا 0.1 - 10 میلی متر سیم الماس مفتول مس از جنس استنلس استیل آلومینیوم

هادی فولاد ضد زنگ آلومینیوم مس مفتول پوشش داده شده با سیم ماساژ 0.1 - 10 میلی متر

سیم لعابی سیم مسی با لایه ای نازک از عایق است و در کاربردهای مختلف از جمله ترانسفورماتور ، سیم پیچ زخم ، موتور ، برقی و ابزار مورد استفاده قرار می گیرد.مس خام برای مطابقت با الزامات اندازه خاص براساس استانداردهای انجمن تولیدکنندگان برق ملی (NEMA) ترسیم می شود.این سیم آهنربا مطابق با استاندارد NEMA MW-35-C برای دمای کار (200 درجه سانتیگراد / 392 درجه فارنهایت) و آرایش عایق است.عایق از پلی استر اصلاح شده با روكش پلی آمیدیمید ساخته شده و سیم پیچ خورده را از اتصال كوتاه محافظت می كند.خصوصیات دمای بالای این سیم آن را برای کاربردهای بیش از حد گرمایی مناسب مناسب می کند.

نوع سیم: سیم مسی / آلومینیومی / استیل مینا کاری شده

قطر: 0.1-10 میلی متر

رنگ: طبیعی یا سفارشی

عایق بندی: روپوش پلی استر / پلی آمیدیمید

شرح NEMA: MW-35-C

ساخت: سنگین Min-Nom

درجه حرارت دما: طبق خواسته های سفارشی

مشخصات مثال:

برنامه در ترانسفورماتور

ترانسفورماتور وسیله ای است که انرژی الکتریکی را از طریق سیم پیچ (سیم پیچ) خود از یک مدار به مدار دیگر منتقل می کند.خصوصیات مورد نیاز سیم پیچ موتور شبیه خصوصیات مورد نیاز ترانسفورماتورها است ، اما با نیاز اضافی برای مقاومت در برابر لرزش مکانیکی و نیروهای گریز از مرکز در دمای کار است.

سیم پیچ ترانسفورماتور معمولاً از مس ساخته می شود اما آلومینیوم رقیب مناسبی است که وزن و هزینه اول آن از عوامل تعیین کننده است.

در آمریکای شمالی ، آلومینیوم انتخاب غالب مواد پیچ ​​در پیچ برای ترانسفورماتورهای ولتاژ پایین و نوع خشک بزرگتر از 15 کیلوولت آمپر (kVA) است.در بیشتر مناطق دیگر جهان ، مس ماده غالب سیم پیچ است.تصمیمات خرید به طور کلی تابعی از ارزیابی ضرر است که به ارز هر کیلووات بیان می شود.

مس مورد استفاده برای ساخت سیم پیچ ترانسفورماتور به صورت سیم برای محصولات کوچک و نوار برای تجهیزات بزرگتر است.برای محصولات کوچک ، سیم باید آنقدر محکم باشد که بتواند بدون شکستگی پیچیده شود ، در عین حال انعطاف پذیر باشد تا بتواند سیم پیچ های بسته بندی شده نزدیک را فراهم کند.محصولات نواری باید از کیفیت سطح خوبی برخوردار باشند تا مینای دندان های عایق تحت ولتاژ خراب نشوند.شکل پذیری خوب برای تشکیل و بسته بندی نوار ضروری است در حالی که برای مقاومت در برابر فشارهای الکترو مکانیکی بالا که در شرایط اتصال کوتاه گاه به گاه ایجاد می شوند ، مقاومت خوبی لازم است.سیم های سیم پیچ مسی در ترانسفورماتورها با تمام مواد عایق مدرن مانند لاک و مینا سازگار هستند.لاك ها اجازه مي دهند تا فاصله نزديكي سيم پيچ ها بهترين بازده را در كويل ها داشته باشند.

یک دلیل عمده مهندسی برای انتخاب سیم پیچ مس به جای آلومینیوم ، ملاحظات فضا است.دلیل آن این است که می توان ترانسفورماتور مس-زخم را کوچکتر از ترانسفورماتورهای آلومینیومی ساخت.برای بدست آوردن درجه بندی برابر در ترانسفورماتورهای آلومینیومی ، سطح مقطع 66٪ بزرگتر از هادی های مس مورد نیاز است.با این حال ، استفاده از هادی های بزرگتر منجر به مقاومت سیم پیچ آلومینیومی تقریباً معادل سیم پیچ های مس می شود.

اتصال یکی دیگر از مزایای مهم ترانسفورماتورهای مسی پیچیده است.تمیز کردن و مسواک زدن با یک ترکیب مشترک با کیفیت برای جلوگیری از اکسیداسیون با مس لازم نیست.
