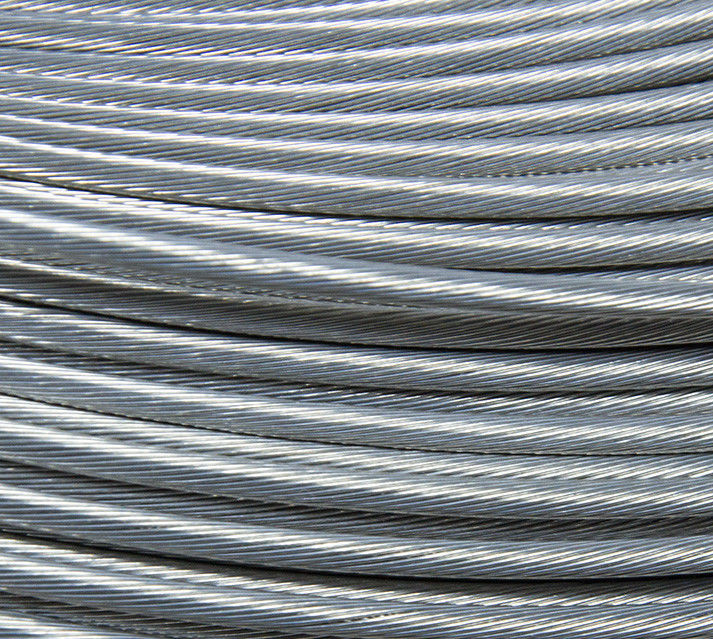

37 × 0.38 سیم نیکل نیکل سیم / سیم نیکرو سیم با سطح مستقیم مستقیم روشن است

سیم پیچ سیم کابل 37 * 0.38 رشته سیم کروم با سطح روشن مستقیم

شرح مفصل سیم رشته ای:

سیم های رشته ای بسیار متنوع است و در تعدادی از کاربردهای صنعتی ، تجاری و مصرفی استفاده می شود.در حالی که بعضی از برنامه ها به سیمها و کابلهای رسانای جامد نیاز دارند ، سیم رشته ای اغلب به دلیل انعطاف پذیری بیشتر ترجیح داده می شود.

کابلها و سیمهای رشته ای به شدت در صنایع مورد استفاده قرار می گیرند که نیاز به کشش ، پشتیبانی و کشش زیادی دارند مانند صنایع هوافضا ، خودرو ، ارتباطات ، مواد شیمیایی ، الکترونیک ، دفاع ، امنیت و پزشکیبا توجه به نیازهای این صنایع و سایر موارد ، طناب رشته ای به طور فزاینده ای تخصصی است.در صورت عدم اطمینان ، برای انتخاب سیم مناسب و جلوگیری از خرابی های مکانیکی پرهزینه و خطرناک باید از تهیه کنندگان طناب سیم مشورت کرد.

سیم های رشته ای به ترتیب با ذکر تعداد رشته ها و مقدار سیم در هر رشته و همچنین قرار دادن و پیچیدن طناب مشخص می شوند.کدهای شناسایی همچنین می توانند به موارد خاصی از جمله نوع هسته ، حد بار کاری و موارد دیگر ، که به صورت خلاصه ذکر شده اند ، گسترش یابد.

اتصالات ، اتصال دهنده ها ، اتصالات و سایر سخت افزارهای متصل به سیم رشته ای نیز مهم هستند زیرا از نظر پیشگیری از شکست و اتصال ، درجه های مختلف قابلیت انعطاف پذیری سیم را ارائه می دهند.

تعداد رشته ها

هرچه رشته های سیم فردی در یک بسته سیم بیشتر باشد ، سیم انعطاف پذیرتر ، مقاوم در برابر انقباض ، مقاوم در برابر شکست و محکم تر می شود.با این حال ، رشته های بیشتر پیچیدگی و هزینه ساخت را افزایش می دهد.

به دلایل هندسی ، کمترین تعداد رشته ها معمولاً 7 رشته است: یکی در وسط ، 6 رشته در تماس نزدیک.سطح بعدی بالاتر 19 است ، که لایه دیگری از 12 رشته در بالای 7 است. پس از آن تعداد متفاوت است ، اما 37 و 49 رایج است ، سپس در محدوده 70 تا 100 (تعداد دیگر دقیق نیست).حتی تعداد بیشتر از آن معمولاً فقط در کابلهای بسیار بزرگ یافت می شود.

برای کاربرد در جایی که سیم حرکت می کند ، 19 کمترین درجه ای است که باید مورد استفاده قرار گیرد (7 فقط باید در برنامه هایی که سیم قرار داده می شود و سپس حرکت نمی کند) و 49 بسیار بهتر است.برای برنامه های با حرکت مکرر مداوم ، مانند ربات های مونتاژی و سیم هدفون ، 70 تا 100 الزامی است.

برای برنامه هایی که حتی به انعطاف پذیری بیشتری نیاز دارند ، رشته های بیشتری نیز استفاده می شود (کابل های جوشکاری به عنوان مثال معمول است ، اما همچنین هر برنامه ای که نیاز به حرکت سیم در مناطق تنگ است).یک مثال یک سیم 2/0 است که از 5229 رشته سیم # 36 سنج ساخته شده است.رشته ها با ایجاد یک بسته نرم افزاری 7 رشته ای سازماندهی می شوند.سپس 7 عدد از این بسته نرم افزاری با هم جمع می شوند.در نهایت 108 بسته نرم افزاری فوق العاده برای ساخت کابل نهایی استفاده می شود.هر گروه از سیمها به صورت مارپیچ پیچیده می شوند تا هنگام خم شدن سیم ، قسمتی از بسته نرم افزاری کشیده شده در اطراف مارپیچ به بخشی که فشرده شده حرکت کند تا سیم تنش کمتری داشته باشد.

سیم رشته ای مانند طناب سیم دارای سه عنصر اساسی است: رشته های سیم ، رشته ها و هسته ها.

اولین اجزا are میله های فلزی کشیده شده به سرد هستند که قطر آنها نسبت به طناب به طور کلی کم است.

این رشته ها به هم تابیده و یا بافته می شوند تا یک رشته یا گروهی از سیم ها را تشکیل دهند.این رشته ها بسته به نوع مورد نظر از محصول نهایی ، ممکن است از دو رشته یا چند ده رشته تشکیل شده باشند.

هسته عنصری است که رشته ها به دور آن به صورت مارپیچ پیچیده می شوند.هسته ها می توانند از فلز یا الیاف ساخته شوند و رشته ها می توانند در اطراف مغز در جهت عقربه های ساعت یا خلاف جهت عقربه های ساعت قرار بگیرند که به آن لایه می گویند.

مواد انتخاب شده برای سیم ها ، رشته ها و هسته ها بسیار مهم هستند و باید مقاومت ، انعطاف پذیری و مقاومت در برابر سایش مناسب برای استفاده مورد نظر را فراهم کنند.کابلهای فولادی ضد زنگ مانند انواع دیگر کابلهای فولادی محبوب هستند ، زیرا آنها ویژگیهای خاص مورد نظر مانند مقاومت و مقاومت در برابر سایش را ارائه می دهند.

مواد دیگر مانند مس و آلومینیوم ممکن است برای هدایت الکتریکی خوب انتخاب شوند در حالی که آلیاژهای نیکل برای مقاومت الکتریکی انتخاب می شوند.

مواد خاص مورد استفاده در ساخت سیم های رشته ای با توجه به کاربردی که در آن استفاده می شود ، انتخاب می شود.

ملاحظات مهم دیگر شامل قطر ، سختی پهن شدن ، مقاومت در برابر دما و طول عمر متوسط ​​است.

سیم رشته ای از تعدادی سیم کوچک تشکیل شده است که بهم پیوسته یا بهم پیچیده شده اند تا رسانای بزرگتری تشکیل دهند.سیم رشته ای انعطاف پذیرتر از سیم جامد همان سطح مقطع کل است.سیم های رشته ای هنگامی که مقاومت بیشتری در برابر خستگی فلزات مورد نیاز است استفاده می شود.چنین شرایطی شامل اتصالات بین صفحه های مدار در دستگاه های مدار چاپی چندگانه است ، جایی که سفتی سیم مفتول در نتیجه حرکت در هنگام مونتاژ یا سرویس ، فشار زیادی ایجاد می کند.سیم های خط AC برای لوازم خانگی ؛کابل های ساز موسیقی؛کابل های ماوس کامپیوتر؛کابل های الکترود جوشکاریکابل های کنترل اتصال قطعات ماشین متحرک.کابل های ماشین استخراجکابل های ماشین دنباله دار؛و تعداد زیادی دیگر

در فرکانس های بالا ، جریان به دلیل وجود سیم در نزدیکی سطح سیم حرکت می کند اثر پوست، و در نتیجه باعث از دست رفتن قدرت در سیم می شود.به نظر می رسد سیم رشته ای این اثر را کاهش می دهد ، زیرا سطح کل رشته ها بیشتر از سطح سیم جامد معادل آن است ، اما سیم رشته ای معمولی اثر پوست را کاهش نمی دهد زیرا همه رشته ها با هم اتصال کوتاه دارند و رفتار به عنوان یک هادی منفردیک سیم رشته ای مقاومت بالاتری نسبت به یک سیم جامد با قطر یکسان خواهد داشت زیرا سطح مقطع سیم رشته ای همه مس نیست.فاصله های اجتناب ناپذیری بین رشته ها وجود دارد (این مسئله بسته بندی دایره برای حلقه های درون یک دایره است).گفته می شود سیم رشته ای با مقطع هادی همان سیم جامد دارای همان اندازه سنج است و همیشه قطر آن بزرگتر است.

با این حال ، برای بسیاری از برنامه های با فرکانس بالا ، اثر مجاورتشدیدتر از اثر پوستی است و در برخی موارد محدود ، سیم ساده رشته ای می تواند اثر مجاورت را کاهش دهد.برای عملکرد بهتر در فرکانس های بالا ، ممکن است از سیم litz ، که رشته های منفرد آن را عایق بندی کرده و در الگوهای خاصی پیچ خورده است ، استفاده شود.
