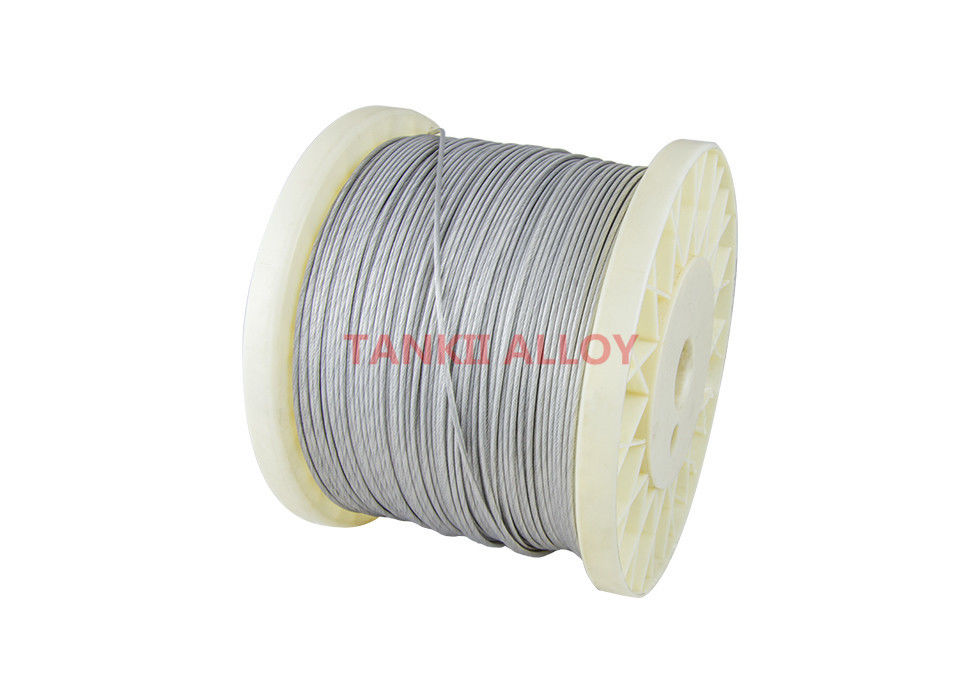

NiCrSi NiSiMg N نوع سیم مادگی ترموکوپل IEC Class 1 19 * 0.16mm

NiCrSi NiSiMg N نوع ترموکوپل رشته سیم IEC کلاس 1 19 * 0.16mm در انبار

شرح سریع

یک ساختار معمولی ترموکوپل شامل یک جفت فلز متفاوتی است که به صورت الکتریکی در نقطه حسگر پیوند داده می شوند و به وسیله ابزار اندازه گیری ولتاژ در انتهای دیگر متصل می شوند. هنگامی که یک اتصال داغتر از دیگری است، یک نیروی "الکتروموتور حرارتی" (در میلیوولت) تولید می شود که تقریبا متناسب با تفاوت دما بین اتصالات گرم و سرد است.

ترموکوپل نوع N از یک سیلیکون (+) سیم کروم -1 1/2٪ نیکل تشکیل شده در مقایسه با سیلیکون 1/10٪ منیزیم سیلیکون 1/2٪ (-) سیم نیکل تشکیل شده است. آن را در شرایط مشابه با نوع K مورد استفاده قرار می گیرد. نوع N باید در محیط های اکسید کننده یا بی هوازی با محدوده دمای کاری بین -200 ° C و 1260 ° C (-330 ° F تا 2300 ° F) استفاده شود. علاوه بر این از سیلیکون و کروم این نوع ترموکوپل را نسبت به سبز روت مقاوم تر می کند و در مقایسه با یک نوع K نسبت به نوع K کم می کند. عنصر منفی یا NN ترموکوپل نوع N را می توان با هر یک از نام های زیر شرح داد: نسیل ، سیلیکون نیکل. عنصر مثبت یا NP NPT یک ترموکوپل نوع N را می توان با هر یک از نام های زیر شرح داد: نیکروزیل، نیکل کروم سیلیکون.

NiCrSi NiSiMg N نوع ترموکوپل رشته سیم IEC کلاس 1 19 * 0.16mm در انبار

Type N Thermocouple (Nicrosil / Nisil): نوع N دارای همان ضریب دقت و دما به عنوان Type K. N نوع کمی گران تر است. نوع N دارای تکرارپذیری بهتر بین 572F تا 932F (300C تا 500C) نسبت به نوع K است.

نوع N محدوده دما:

• حداکثر دمای کار پایدار: تا 2300F (1260C)
• استفاده کوتاه مدت: 2336F (1280C)
• سیم پیچ ترموکوپل، -454 تا 2300F (-270 تا 1260 درجه سانتیگراد)
• سیم فرمت، 32 تا 392F (0 تا 200 درجه سانتیگراد)

• استاندارد: +/- 2.2C یا +/- 75٪
• محدودیت های خاص خطا: +/- 1.1C یا 0.4٪

در نظر گرفتن نوع سیم لایه ای E برنامه های ترموکوپل:

• نوع N بهتر است به اکسیداسیون در دماهای بالا در مقایسه با نوع K.
