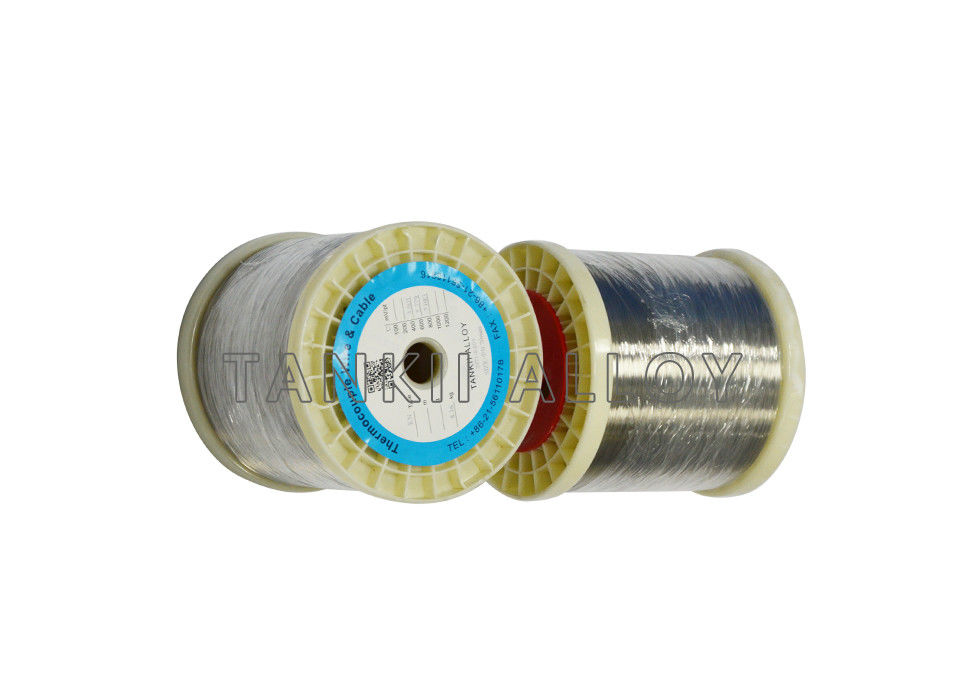

کابل جبران کننده ترموکوپل سیم برهنه با دقت بالا ISO9001

سیم برهنه ترموکوپل NiCr NiSi (نوع K) بیشترین کاربرد را در تمام ترموکوپل های فلزی پایه ، در دمای بالاتر از 500 درجه سانتیگراد پیدا می کند. ترکیب شیمیایی اصلی NiCr پایه مثبت (KP) Ni≈90٪ و Cr≈10٪ است.پای منفی NiSi (KN) Ni≈97٪ و Cr≈3٪ است.دامنه دمای عملیاتی -200 ~ 1300 درجه سانتیگراد (برای کوتاه مدت) و 0 ~ 1100 درجه سانتیگراد (برای طولانی مدت) است.
سیم برهنه ترموکوپل نوع K مقاومت زیادی در برابر اکسیداسیون نسبت به سیم لخت ترموکوپل فلز پایه دارد.دارای EMF بالا در برابر Platinum 67 ، درجه حرارت عالی ، حساسیت و پایداری عالی ، با هزینه کم.برای اکسیداسیون یا جوهای بی اثر توصیه می شود ، اما در موارد زیر نمی توان مستقیماً از آن استفاده کرد:
(1) به طور متناوب اکسید کننده و کاهش جو ،
(2) جو با گازهای گوگردی
(3) مدت طولانی در خلا
(4) جو اکسید کننده کم مانند جو هیدروژن و مونوکسیدکربن
سیم برهنه ترموکوپل Fe-CuNi (کنستانستان) (نوع J)
سیم برهنه ترموکوپل Fe-CuNi (نوع J) سیم برهنه ترموکوپل Fe-Constantan نیز نامیده می شود.پای مثبت Fe (JP) توسط آهن خالص ساخته می شود و ترکیب شیمیایی اصلی پای منفی کنستانستان (JN) مس: Ni≈ 55٪: 45٪ است.اگرچه همه آنها كنستانتان نامیده می شوند ، JN منحنی خروجی EMF برابر با EN و TN نمی دهد ، اما در عوض كنستانستان نمی تواند باشد.
دامنه کارکرد سیم برهنه ترموکوپل نوع J -210 ~ 1200 C است ، اما به دلیل ترد شدن آهن معمولاً در دامنه دمایی 0 تا 750 درجه سانتیگراد استفاده می شود.
سیم برهنه ترموکوپل نوع J دارای مقاومت خوب در برابر اکسیداسیون و خروجی EMF بالا در برابر Platinum 67 ، با دقت ، حساسیت و پایداری مناسب دما است.این ماده برای جوهای خلاuum ، اکسید کننده ، کاهش دهنده یا بی اثر توصیه می شود ، اما نمی توان از آن در جو گوگردی بالاتر از 500 درجه سانتیگراد استفاده کرد.
سیم برهنه ترموکوپل NiCr-CuNi (کنستانستان) (نوع E)
سیم برهنه ترموکوپل NiCr- CuNi (نوع E) نیز به عنوان سیم برهنه ترموکوپل NiCr- کنستانتان نامیده می شود.ترکیب شیمیایی اصلی NiCr پای مثبت (EP) Ni: Cr≈90: 10 است.پای منفی Constantan (EN) مس: Ni≈ 55٪: 45٪ است.اگرچه EN ، TN ، JN همه Constantan نامیده می شوند ، EN و TN منحنی خروجی EMF یکسانی با JN نمی دهند.EN و TN قادر به مبادله هستند اما با JN قابل تعویض نیستند.دامنه عملکرد دمای ترموکوپل نوع E -200 ~ 900 ° است.
سیم برهنه ترموکوپل نوع E بیشترین خروجی EMF و بالاترین حساسیت را دارد ، بنابراین برای اندازه گیری تغییر دما کوچک ایده آل است.همچنین در دامنه کم دما تا 300 درجه سانتیگراد از پایداری خوبی برخوردار است و از خاصیت ضد خوردگی در جو رطوبت است.برای اکسیداسیون یا جوهای بی اثر توصیه می شود ، اما نمی توان مستقیماً در کاهش جو و جو با گازهای گوگردی از آن استفاده کرد.
سیم برهنه ترموکوپل Nicrsi-NisiMg (نوع N)
سیم ترموکوپل Nicrsi-NisiMg (Type N) bareis جدیدترین ترموکوپل فلزی پایه است که برای بهبود اشکالاتی که سیم ترموکوپل نوع K دارد ایجاد شده است.ترکیب شیمیایی اصلی پایه مثبت Nicrsi (NP) Ni: Cr: Si≈84.4: 14.2: 1.4 است.پای منفی NisiMg (NN) Ni: Si: Mg≈95.5: 4.4: 0.1 است.از ترموکوپل نوع N نیز در جوهای مشابهی که نوع K کار می کند استفاده می شود و دامنه دمای عملکرد -200 ~ 1300 درجه سانتی گراد است.
سیم برهنه ترموکوپل نوع N ، در مقایسه با سیم برهنه ترموکوپل نوع K ، رانش EMF و تغییر کوتاه مدت EMF را بهبود می بخشد و عمر طولانی تری نسبت به سیم برهنه ترموکوپل نوع K دارد.بنابراین ، در صنایعی که کنترل و اندازه گیری دما به ویژه حیاتی است ، سیم برهنه نوع Nthermocouple از مزایای بیشتری نسبت به سیم سیم ترموکوپل دیگر برخوردار است زیرا دارای طول عمر بالا و EMF حرارتی پایدار است.
سیم برهنه ترموکوپل Cu-CuNi (کنستانستان) (نوع T)
سیم برهنه ترموکوپل Cu-CuNi (نوع T) به سیم ترموکوپل Cu-Constantan نیز گفته می شود.پایه مثبت مس (TP) توسط مس خالص ساخته می شود و ترکیب شیمیایی اصلی پایه منفی کنستانتان (TN) مس: Ni≈ 55٪: 45٪ است.اگرچه EN ، TN ، JN همه Constantan نامیده می شوند ، TN و EN منحنی خروجی EMF یکسانی با JN نمی دهند.EN و TN قادر به مبادله هستند اما با JN قابل تعویض نیستند.دامنه عملکرد سیم سیم ترموکوپل نوع T -200 ~ 350 درجه سانتی گراد است ، به دلیل مقاومت کم اکسیداسیون در مس ، توصیه نمی شود که از آن محدوده فراتر بروید.
سیم برهنه ترموکوپل نوع T مقاومت خوبی در برابر اکسیداسیون ، خروجی EMF زیاد ، با دقت ، حساسیت و پایداری دما دارد.در محدوده دما -200 ~ 0 درجه سانتیگراد ، خاصیت بهتری دارد ، ثبات سال کمتر از μ 3μV است
