جزئیات محصول:
|
مواد: | کنستانتان / منگانین | سیم شیمیایی: | Cu Ni/ Cu Mn |
---|---|---|---|
تایپ کنید: | سیم عایق گرد | مواد عایق: | پلی استریمید، پلی استر |
کاربرد: | ابزار الکتریکی، سیم پیچ قطعات الکتریکی و غیره | کلاس: | 130,155,180,200,220 |
برجسته: | سیم آلیاژ نیکل مس CuNi,سیم آلیاژ نیکل مقاوم در برابر حرارت,سیم آلیاژ نیکل کلاس 130 |

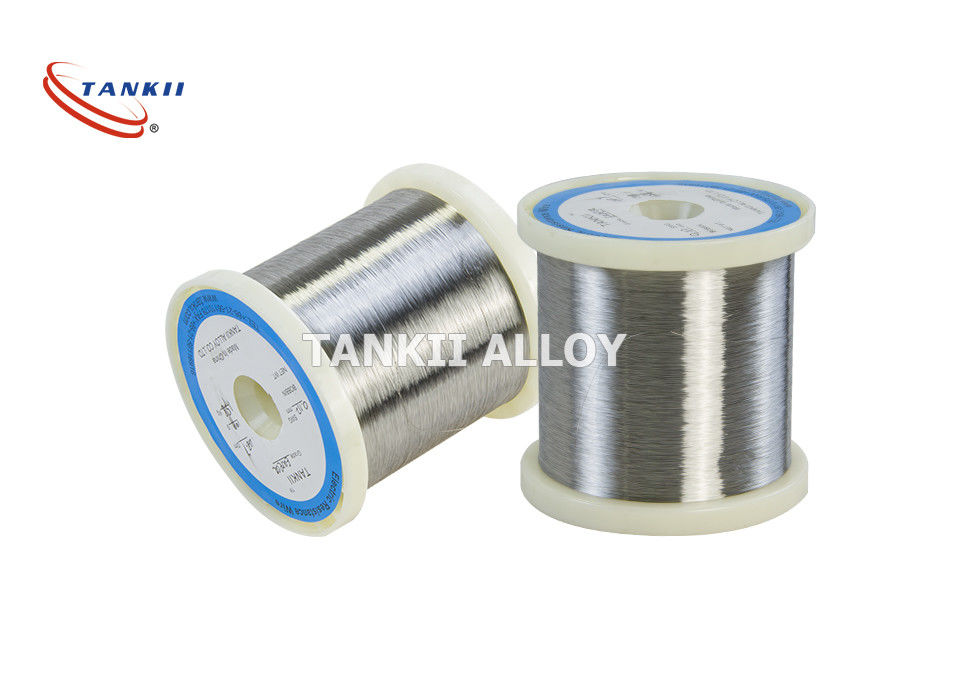

کاربرد گرمایش سیم الکتریکی CuNi23 مقاوم در برابر حرارت
توضیحات محصول
آلیاژ گرمایش با مقاومت کم CuNi23Mn به طور گسترده در قطع کننده مدار ولتاژ پایین، رله اضافه بار حرارتی و سایر محصولات الکتریکی ولتاژ پایین استفاده می شود.این یکی از مواد کلیدی محصولات الکتریکی کم ولتاژ است.مواد تولید شده توسط شرکت ما دارای ویژگی های ثبات مقاومت خوب و پایداری برتر هستند.ما می توانیم انواع سیم گرد، مواد مسطح و ورق را عرضه کنیم.
محتوای شیمیایی، %
نی | منگنز | Fe | سی | مس | دیگر | دستورالعمل ROHS | |||
سی دی | سرب | HG | Cr | ||||||
23 | 0.5 | - | - | بال | - | ND | ND | ND | ND |
ویژگی های مکانیکی
حداکثر دمای سرویس مداوم | 250 درجه سانتیگراد |
مقاومت در 20 درجه سانتیگراد | 0.35% اهم mm2/m |
تراکم | 8.9 گرم بر سانتی متر مکعب |
هدایت حرارتی | 16 (حداکثر) |
نقطه ذوب | 115 درجه سانتیگراد |
استحکام کششی، N/mm2 آنیل شده، نرم | 270 ~ 420 مگاپاسکال |
استحکام کششی، N/mm2 نورد سرد | 350 ~ 840 مگاپاسکال |
طویل شدن (آنیل) | 25٪ (حداکثر) |
طویل شدن (نورد سرد) | 2٪ (حداکثر) |
EMF در مقابل مس، μV/ºC (0~100ºC) | -25 |
ساختار میکروگرافیک | آستنیت |
خاصیت مغناطیسی | غیر |
نام های تجاری CuNi23Mn:
آلیاژ 180، CuNi 180، آلیاژ 180، MWS-180، Cuprothal 180، Midohm، HAI-180، Cu-Ni 23، آلیاژ 380، آلیاژ نیکل 180
آلیاژ مقاومتی 180 - اندازه های CuNi23Mn / قابلیت های دما
وضعیت: روشن، آنیل شده، نرم
بسته بندی قطر سیم 0.02mm-1.0mm در قرقره، بسته بندی بزرگ از 1.0mm در سیم پیچ
میله، قطر میله 1mm-30mm
نوار: ضخامت 0.01mm-7mm، عرض 1mm-280mm
حالت میناکاری شده موجود است
درجه خواص |
CuNi1 |
CuNi2 |
CuNi6 |
CuNi8 |
CuMn3 |
CuNi10 |
|
ترکیب شیمیایی اصلی |
نی |
1 |
2 |
6 |
8 |
_ |
10 |
منگنز |
_ |
_ |
_ |
_ |
3 |
_ |
|
مس |
بال |
بال |
بال |
بال |
بال |
بال |
|
حداکثر دمای سرویس مداوم (oC) |
200 |
200 |
200 |
250 |
200 |
250 |
|
مقاومت در 20oC (Ωmm2/m) |
0.03 |
0.05 |
0.10 |
0.12 |
0.12 |
0.15 |
|
چگالی (g/cm3) |
8.9 |
8.9 |
8.9 |
8.9 |
8.8 |
8.9 |
|
رسانایی حرارتی (α×10-6/oC) |
<100 |
<120 |
<60 |
<57 |
<38 |
<50 |
|
مقاومت کششی (Mpa) |
≥210 |
≥220 |
≥250 |
≥270 |
≥290 |
≥290 |
|
EMF در مقابل Cu (μV/oC) (0~100oC) |
-8 |
-12 |
-12 |
-22 |
_ |
-25 |
|
نقطه ذوب تقریبی (oC) |
1085 |
1090 |
1095 |
1097 |
1050 |
1100 |
|
ساختار میکروگرافیک |
آستنیت |
آستنیت |
آستنیت |
آستنیت |
آستنیت |
آستنیت |
|
خاصیت مغناطیسی |
غیر |
غیر |
غیر |
غیر |
غیر |
غیر |
|
درجه خواص |
CuNi14 |
CuNi19 |
CuNi23 |
CuNi30 |
CuNi34 |
CuNi44 |
|
ترکیب شیمیایی اصلی |
نی |
14 |
19 |
23 |
30 |
34 |
44 |
منگنز |
0.3 |
0.5 |
0.5 |
1.0 |
1.0 |
1.0 |
|
مس |
بال |
بال |
بال |
بال |
بال |
بال |
|
حداکثر دمای سرویس مداوم (oC) |
300 |
300 |
300 |
350 |
350 |
400 |
|
مقاومت در 20oC (Ωmm2/m) |
0.20 |
0.25 |
0.30 |
0.35 |
0.40 |
0.49 |
|
چگالی (g/cm3) |
8.9 |
8.9 |
8.9 |
8.9 |
8.9 |
8.9 |
|
رسانایی حرارتی (α×10-6/oC) |
<30 |
<25 |
<16 |
<10 |
<0 |
<-6 |
|
مقاومت کششی (Mpa) |
≥310 |
≥340 |
≥350 |
≥400 |
≥400 |
≥420 |
|
EMF در مقابل Cu (μV/oC) (0~100oC) |
-28 |
-32 |
-34 |
-37 |
-39 |
-43 |
|
نقطه ذوب تقریبی (oC) |
1115 |
1135 |
1150 |
1170 |
1180 |
1280 |
|
ساختار میکروگرافیک |
آستنیت |
آستنیت |
آستنیت |
آستنیت |
آستنیت |
آستنیت |
|
خاصیت مغناطیسی |
غیر |
غیر |
غیر |
غیر |
غیر |
غیر |
