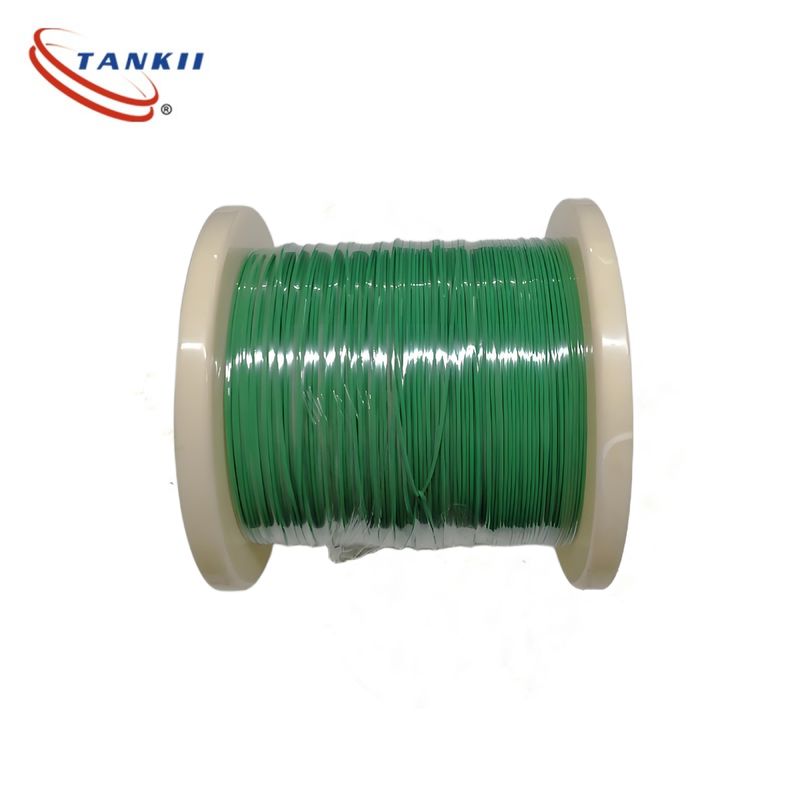

کد رنگ استاندارد IEC سبز و سفید کابل ترموکوپل نوع K با عایق FEP 0.5mm یک رسانا
انتخاب کابل ترموکوپل مناسب برای سنجش دقیق دمای در کاربردهای صنعتی، خودرو و علمی بسیار مهم است.چارچوب مرحله به مرحلهبر اساس معیارهای فنی و ملاحظات دنیای واقعی:
کابل های ترموکوپل باید ازسیم های جبران کنندهبا همان ضریب Seebeck به عنوان آلیاژ ترموپول برای جلوگیری از تعویض ولتاژ.
عایق بندی را بر اساسدمای کار مداومو قرار گرفتن در معرض مواد شیمیایی
- درجه حرارت بالا (>500°C):
- عایق معدنی (MI): پودر MgO + پوشش فولاد ضد زنگ (200-1300 °C، ATEX / IECEx برای مناطق انفجار گواهی شده است).
- FEP/PTFE: 200-260°C، مقاوم به اسید (به عنوان مثال، راکتورهای شیمیایی).
- متوسط (100 تا 500 درجه سانتیگراد):
- لاستیک سیلیکونی: 180°C، انعطاف پذیر برای جابجایی ماشین آلات (به عنوان مثال، نوار های حمل و نقل).
- فیبرگلاس تفلون: 250°C، مقاوم در برابر سایش (گداخته شدن فلز)
- دمای پایین (<100°C):
- پی وی سی: 70 درجه سانتیگراد، مقرون به صرفه برای استفاده در داخل خانه (به عنوان مثال، پردازش مواد غذایی).
- رطوبت / خوردگی:
- استفادهفولاد ضد زنگ(IP67 / IP68) برای محیط های مرطوب (به عنوان مثال لوله های بخار).
- اضافه کنیدلاستیک اتیل پروپیلن (EPR)ژاکت مقاوم در برابر آب نمک (دستگاه های آبگرمکن دریایی)
- دخالت در EMI/RFI:
- کابل های محافظ(فایل مس یا آلومینیوم تراخته شده) باعث کاهش صدا در مناطق ولتاژ بالا (به عنوان مثال در نزدیکی موتورها) می شود.
- جفت های پیچیده(۳۰ پیچ/متر) به حداقل رساندن اتصال تحرک (استاندارد ASTM E1137) می رسد.
- استرس مکانیکی:
- نوار فلزی متقاطع برای مقاومت در برابر خرد شدن (تجهیزات ساختمانی)
- سیلیکون انعطاف پذیر(5 میلیون چرخه خم) برای رباتیک یا ماشین آلات چرخش.
- گج (AWG):
- گج کوچکتر (24-26AWG) برای اجراهای کوتاه مدت (<10m، به عنوان مثال، ابزار آزمایشگاهی).
- گج بزرگتر (18-20AWG) برای مسافت های طولانی (> 50m) برای کاهش افت ولتاژ (به عنوان مثال، نیروگاه های برق).
- کد رنگ ژاکت:
- برای شناسایی سریع، از استانداردهای ANSI/ISA پیروی کنید (به عنوان مثال، نوع K = قرمز ((+) / سفید ((-) ، نوع J = سیاه ((+) / سفید ((-))
- پایان دادن:
- کانکتورهای قالب بندی شده (به عنوان مثال، M12 برای اتوماسیون) در مقابل انتهای جدا شده (برای مونتاژ های سفارشی). کابل های از پیش قطع شده خطاهای نصب را 60٪ کاهش می دهند (برنامه زمینه ای، 2024)
کابل نوع K (نیکل کرومیوم نیکل آلومینیوم) (KX)
ویژگی های اصلی: خطای ± 2.2 ° C (1000 ° C) ، مقاومت در برابر اکسیداسیون، مقرون به صرفه
سناریوی معمولی:
▶ کوره صنعتی (۸۰۰ تا ۱۲۰۰ درجه سانتیگراد): کوره چرخشی کارخانه سیمان (مقاوم گرد و غبار و دمای بالا)
▶ آزمایش موتور خودرو: نظارت بر دمای بدن سیلندر (مجموعه وسیع دمای -40 ° C تا 1000 ° C)
▶ مورد خطا: یک نیروگاه به اشتباه از کابل BX (سیم تعویض نوع B) استفاده کرد که منجر به افزایش 15 درجه سانتیگراد در دمای کوره و کاهش بهره وری احتراق شد
کد رنگ:
کاربردها:
کابل ترموکوپل دارای طیف گسترده ای از برنامه های کاربردی است، از جمله:
- تولیدات صنعتی:
- متالورژی: در فولاد سازی، آهن سازی و سایر فرآیندهای فلزی، کابل های ترموکوپل برای نظارت بر دمای بالا در کوره ها، مانند کوره های بالا، کوره های الکتریکی و کنورترها استفاده می شوند.این به کنترل فرآیند ذوب و اطمینان از کیفیت محصولات فلزی کمک می کند.
- صنعت شیمی: واکنش های شیمیایی اغلب در شرایط دمایی خاص رخ می دهد. کابل های ترموکوپل برای اندازه گیری دمای راکتورها، ستون های تقطیر،و سایر تجهیزات برای اطمینان از پیشرفت طبیعی واکنش های شیمیایی و ایمنی فرآیند تولید.
- صنایع سرامیک و شیشه: تولید سرامیک و شیشه نیاز به فرایندهای سوخته و ذوب در دمای بالا دارد.کابل های ترموکوپل برای نظارت بر دمای کوره ها و کوره ها برای کنترل دمای سوخاری و اطمینان از کیفیت محصولات استفاده می شود.
- تولید برق: در نیروگاه های برق، کابل های ترموکوپل برای اندازه گیری دمای دیگ ها، توربین های بخار،و سایر تجهیزات برای نظارت بر وضعیت عملیاتی تجهیزات و اطمینان از عملکرد ایمن و کارآمد سیستم تولید برق.
- صنعت خودرو: کابل های ترموکوپل در صنعت خودرو برای اندازه گیری دمای گاز های خروجی موتور، تبدیل کننده های کاتالیتیک و سایر قطعات استفاده می شود.این به نظارت بر عملکرد موتور و سیستم کنترل انتشار کمک می کند، و همچنین در آزمایش و توسعه موتورهای جدید خودرو استفاده می شود.
- صنعت هوافضا: در زمینه هوافضا، کابل های ترموکوپل برای اندازه گیری دمای موتورهای هواپیما، موتورهای موشک و سایر اجزای با دمای بالا استفاده می شوند.این امر برای اطمینان از ایمنی و قابلیت اطمینان وسایل نقلیه هوافضا در طول پرواز بسیار مهم است..
- صنعت مواد غذایی: در صنعت فرآوری مواد غذایی، کابل های ترموکوپل برای اندازه گیری دمای کوره ها، تجهیزات استریلیزه،و سایر تجهیزات پردازش برای اطمینان از ایمنی و کیفیت پردازش مواد غذایی.
- تحقیقات آزمایشگاهی و علمی: کابل های ترموکوپل به طور گسترده ای در آزمایشگاه ها و موسسات تحقیقاتی علمی برای اندازه گیری دما در آزمایشات مختلف و پروژه های تحقیقاتی استفاده می شوند.آزمایش های شیمیایی، و تحقیقات بیولوژیکی، کابل های ترموکوپل برای اندازه گیری دمای نمونه ها و سیستم های واکنش استفاده می شوند.
- سیستم های HVAC: در سیستم های گرمایش، تهویه مطبوع و تهویه مطبوع، کابل های ترموکوپلی برای اندازه گیری دمای هوا، آب، آب، آب، آب و هوا استفاده می شوند.و رسانه های دیگر برای کنترل عملکرد سیستم و اطمینان از راحتی محیط داخلی.
کابل ها همچنین در پیکربندی های مختلف از جمله اتصال به زمین، بدون زمین و اتصال آشکار برای پاسخگویی به نیازهای خاص برنامه در دسترس هستند.اتصال به زمین باعث می شود زمان پاسخ سریعتر باشد اما نسبت به سر و صداهای الکتریکی حساس تر است، در حالی که اتصال های غیر زمینی عایق الکتریکی بهتر اما زمان پاسخ آهسته تری را ارائه می دهند. اتصال های در معرض استفاده می شوند زمانی که سریع ترین زمان پاسخ مورد نیاز است، اما در معرض آسیب بیشتر هستند.
به طور کلی، کابل های ترموکوپل نوع K یک جزء حیاتی در سیستم های اندازه گیری دما هستند، که دوام، دقت و انعطاف پذیری را در طیف گسترده ای از برنامه ها فراهم می کنند.
سوالات متداول:
سوال: نام تجاری این کابل ترموکوپل چیست؟
A: نام تجاری این کابل ترموکوپل تانکی است.
سوال: شماره های مدل های مختلف موجود برای این کابل ترموکوپل چیست؟
A: شماره های مدل های مختلف موجود برای این کابل ترموکوپل KX / KC، JX، EX، TX، NX، SC هستند
سوال: این کابل ترموکوپل کجا تولید می شود؟
پاسخ: این کابل ترموکوپل در چین ساخته شده است.
سوال: محدوده ی دمایی که توسط این کابل ترموکوپل پشتیبانی می شود چیست؟
A: محدوده های دمایی که توسط این کابل ترموکوپل پشتیبانی می شود بسته به شماره مدل متفاوت است. لطفاً برای اطلاعات بیشتر به مشخصات محصول مراجعه کنید.
سوال: آیا این کابل ترموکوپل برای استفاده در محیط های صنعتی مناسب است؟
پاسخ: بله، این کابل ترموکوپل برای دوام و اطمینان در محیط های صنعتی سخت طراحی شده است.
