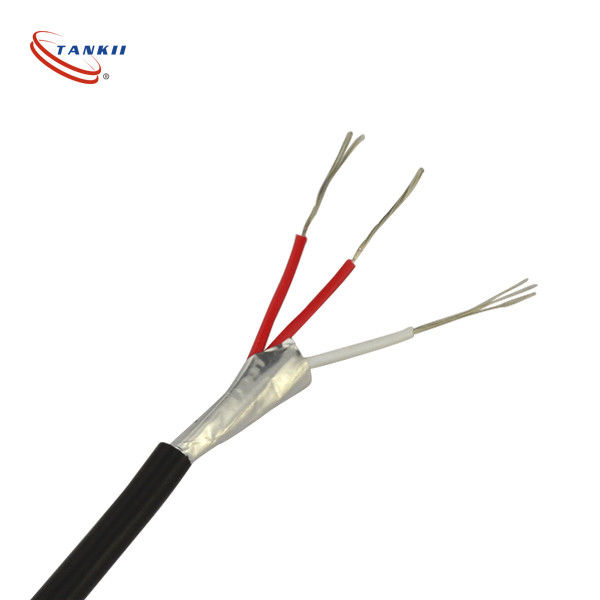

سیم مس 2 هسته / 3 هسته / 4 هسته PVC یا سیلیکون عایق شده RTD کابل / PT100 کابل مورد استفاده برای زمینه های هوافضا
کابل RTDبه روش سیم کشی سنسور دما از کشنده دمای مقاومت (RTD) اشاره دارد که عمدتا شامل دو نوع است: سیستم دو سیم، سیستم سه سیم و سیستم چهار سیم.
تعریف و هدف کابل RTD:
RTD یک سنسور دمایی است که دمای را با اندازه گیری تغییر مقاومت با دمای اندازه گیری می کند.اصل اندازه گیری دمای RTD بر اساس ویژگی مقاومت فلزات خالص یا برخی از آلیاژ ها با تغییر دمای است، یعنی مقاومت با دمای بالا و با دمای پایین می رود.
روش سیم کشی سیم RTD
1. RTD دو سیم: RTD با تنها دو سیم RTD دو سیم نامیده می شود. این روش سیم کشی ساده است، اما به راحتی تحت تأثیر مقاومت سرب قرار می گیرد و در نتیجه دقت اندازه گیری پایین تر است
2. سه سیم RTD: یک RTD با سه سیم یک RTD سه سیم نامیده می شود. با استفاده از یک سرب برای ارائه یک جریان ثابت در سنسور،و اندازه گیری ولتاژ و جریان به طور جداگانه با دو سیم دیگر، تاثیر مقاومت سرب می تواند تا حدودی از بین برود و دقت اندازه گیری را بهبود بخشد.
3. چهار سیم RTD: یک RTD با چهار سیم RTD چهار سیم نامیده می شود. این روش سیم کشی جریان ثابت را از طریق دو سیم فراهم می کند و دو سیم دیگر ولتاژ و جریان را به طور جداگانه اندازه گیری می کنند.به طور کامل از اثر مقاومت سرب جلوگیری می کند و بالاترین دقت اندازه گیری را فراهم می کند
سناریوهای کاربرد کابل های RTD
R & D به طور گسترده ای در کاربردهای مختلف صنعتی مانند زمینه های صنعتی، پزشکی و هوافضا به دلیل دقت بالا، تکرار و ثبات آن استفاده می شود.به خصوص در اندازه گیری دما که نیاز به دقت بالا و تکرار دارد، تحقیق و توسعه بهترین انتخاب است
عکس هاي بيشتري از کابل هاي ما:
سوالات متداول:
سوال: نام تجاری این کابل ترموکوپل چیست؟
A: نام تجاری این کابل ترموکوپل تانکی است.
سوال: شماره های مدل های مختلف موجود برای این کابل ترموکوپل چیست؟
A: شماره های مدل های مختلف موجود برای این کابل ترموکوپل KX/KC، JX، EX، TX، NX، SC، RTD هستند.
سوال: این کابل ترموکوپل کجا تولید می شود؟
پاسخ: این کابل ترموکوپل در چین ساخته شده است.
سوال: محدوده ی دمایی که توسط این کابل ترموکوپل پشتیبانی می شود چیست؟
A: محدوده های دمایی که توسط این کابل ترموکوپل پشتیبانی می شود بسته به شماره مدل متفاوت است. لطفاً برای اطلاعات بیشتر به مشخصات محصول مراجعه کنید.
سوال: آیا این کابل ترموکوپل برای استفاده در محیط های صنعتی مناسب است؟
پاسخ: بله، این کابل ترموکوپل برای دوام و اطمینان در محیط های صنعتی سخت طراحی شده است.
