کابل سیم رشته ای با مقاومت یکنواخت 19x0.52mm برای عناصر گرمایش

جزئیات محصول

محل منبع: شانگهای، چین

نام تجاری: TANKII

گواهی: ISO9001:2015/ ROHS

شماره مدل: 0Cr25Al5

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: مذاکره

قیمت: To negotiate

جزئیات بسته بندی: مورد اسفنج ، کویل ، کارتن یا تخته سه لا با فیلم پلاستیکی با توجه به نیاز مشتری

زمان تحویل: 7-12 روز

شرایط پرداخت: اعتبارات اسنادی T/T، وسترن یونیون، پی پال

قابلیت ارائه: 2000 + TON + YEAR

بهترین قیمت را دریافت کنید
اکنون تماس بگیرید
مشخصات
برجسته:

سیم با دمای بالا

,

سیم گرمایش الکتریکی

مواد موجود:
آلیاژ مبتنی بر نیکل ، فولاد Staninless ...
برنامه های کاربردی:
مقاومت ; تجهیزات گرمایش
قطر خارجی:
ضروری
ویژگی:
مقاومت یکنواخت
نوع:
رشته
سطح:
صاف ، روشن
مواد موجود:
آلیاژ مبتنی بر نیکل ، فولاد Staninless ...
برنامه های کاربردی:
مقاومت ; تجهیزات گرمایش
قطر خارجی:
ضروری
ویژگی:
مقاومت یکنواخت
نوع:
رشته
سطح:
صاف ، روشن
توضیحات
کابل سیم رشته ای با مقاومت یکنواخت 19x0.52mm برای عناصر گرمایش

کابل سیم رشته ای مقاومت یکنواخت 19x0.52 میلی متر برای عناصر گرمایش



توضیحات عمومی:



سیم رشته ای از تعدادی سیم کوچک تشکیل شده است که بهم پیوسته یا بهم پیچیده شده اند تا رسانای بزرگتری تشکیل دهند.سیم رشته ای انعطاف پذیرتر از سیم جامد همان سطح مقطع کل است.سیم های رشته ای هنگامی که مقاومت بیشتری در برابر خستگی فلزات مورد نیاز است استفاده می شود.چنین شرایطی شامل اتصالات بین صفحه های مدار در دستگاه های مدار چاپی چندگانه است ، جایی که سفتی سیم مفتول در نتیجه حرکت در هنگام مونتاژ یا سرویس ، فشار زیادی ایجاد می کند.سیم های خط AC برای لوازم خانگی ؛کابل های ساز موسیقی؛کابل های ماوس کامپیوتر؛کابل های الکترود جوشکاریکابل های کنترل اتصال قطعات ماشین متحرک.کابل های ماشین استخراجکابل های ماشین دنباله دار؛و تعداد زیادی دیگر

در فرکانس های بالا ، جریان به دلیل وجود سیم در نزدیکی سطح سیم حرکت می کند اثر پوست، و در نتیجه باعث از دست رفتن قدرت در سیم می شود.به نظر می رسد سیم رشته ای این اثر را کاهش می دهد ، زیرا سطح کل رشته ها بیشتر از سطح سیم جامد معادل آن است ، اما سیم رشته ای معمولی اثر پوست را کاهش نمی دهد زیرا همه رشته ها با هم اتصال کوتاه دارند و رفتار به عنوان یک هادی منفردیک سیم رشته ای مقاومت بالاتری نسبت به یک سیم جامد با قطر یکسان خواهد داشت زیرا سطح مقطع سیم رشته ای همه مس نیست.فاصله های اجتناب ناپذیری بین رشته ها وجود دارد (این مسئله بسته بندی دایره برای حلقه های درون یک دایره است).گفته می شود سیم رشته ای با مقطع هادی همان سیم جامد دارای همان اندازه سنج است و همیشه قطر آن بزرگتر است.

با این حال ، برای بسیاری از برنامه های با فرکانس بالا ، اثر مجاورتشدیدتر از اثر پوستی است و در برخی موارد محدود ، سیم ساده رشته ای می تواند اثر مجاورت را کاهش دهد.برای عملکرد بهتر در فرکانس های بالا ، ممکن است از سیم litz ، که رشته های منفرد آن را عایق بندی کرده و در الگوهای خاصی پیچ خورده است ، استفاده شود.


نام تجاری 1Cr13Al4 0Cr25Al5 0Cr21Al6 0Cr23Al5 0Cr21Al4 0Cr21Al6Nb 0Cr27Al7Mo2
ترکیب اصلی شیمیایی٪ Cr 12.0-15.0 23.0-26.0 19.0-22.0 22.5-24.5 18.0-21.0 21.0-23.0 26.5-27.8
آل 4.0-6.0 4.5-6.5 5.0-7.0 4.2-5.0 3.0-4.2 5.0-7.0 6.0-7.0
RE مناسب
میزان
مناسب
میزان
مناسب
میزان
مناسب
میزان
مناسب
میزان
مناسب
میزان
مناسب
میزان
احساس باقی مانده باقی مانده باقی مانده باقی مانده باقی مانده باقی مانده باقی مانده
            Nb0.5 Mo1.8-2.2
حداکثر مداوم
دمای خدمات
عنصر (ºC)
950 1250 1250 1250 1100 1350 1400
مقاومت
μΩ.m ، 20ºC
1.25 1.42 1.42 1.35 1.23 1.45 1.53
تراکم
(g / cm3)
7.4 7.10 7.16 25/7 7.35 7.10 7.10
حرارتی
رسانایی
KJ / mhºC
52.7 46.1 63.2 60.2 46.9 46.1 45.2
ضریب
گسترش خطوط
α × 10-6 / ºC
15.4 16.0 14.7 15.0 13.5 16.0 16.0
نقطه ذوبºC 1450 1500 1500 1500 1500 1510 1520
مقاومت کششی
Mpa
580-680 630-780 630-780 630-780 600-700 650-800 680-830
طول در
پارگی٪
> 16 > 12 > 12 > 12 > 12 > 12 > 10
تنوع
حوزه ٪
65-75 60-75 65-75 65-75 65-75 65-75 65-75
خم شدن را تکرار کنید
فرکانس (F / R)
> 5 > 5 > 5 > 5 > 5 > 5 > 5
سختی (HB) 200-260 200-260 200-260 200-260 200-260 200-260 200-260
میکروگرافیک
ساختار
فریت فریت فریت فریت فریت فریت فریت
مغناطیسی
خواص
مغناطیسی مغناطیسی مغناطیسی مغناطیسی مغناطیسی مغناطیسی مغناطیسی





هرچه رشته های سیم فردی در یک بسته سیم بیشتر باشد ، سیم انعطاف پذیرتر ، مقاوم در برابر انقباض ، مقاوم در برابر شکست و محکم تر می شود.با این حال ، رشته های بیشتر پیچیدگی و هزینه ساخت را افزایش می دهد.

به دلایل هندسی ، کمترین تعداد رشته ها معمولاً 7 رشته است: یکی در وسط ، 6 رشته در تماس نزدیک.سطح بعدی بالاتر 19 است ، که لایه دیگری از 12 رشته در بالای 7 است. پس از آن تعداد متفاوت است ، اما 37 و 49 رایج است ، سپس در محدوده 70 تا 100 (تعداد دیگر دقیق نیست).حتی تعداد بیشتر از آن معمولاً فقط در کابلهای بسیار بزرگ یافت می شود.

برای کاربرد در جایی که سیم حرکت می کند ، 19 کمترین درجه ای است که باید مورد استفاده قرار گیرد (7 فقط باید در برنامه هایی که سیم قرار داده می شود و سپس جابجا نمی شود) و 49 بسیار بهتر است.برای برنامه های با حرکت مکرر مداوم ، مانند ربات های مونتاژی و سیم هدفون ، 70 تا 100 الزامی است.

برای برنامه هایی که حتی به انعطاف پذیری بیشتری نیاز دارند ، رشته های بیشتری نیز استفاده می شود (کابل های جوشکاری نمونه معمول است ، اما همچنین هر برنامه ای که نیاز به حرکت سیم در مناطق تنگ است).یک مثال یک سیم 2/0 است که از 5229 رشته سیم # 36 سنج ساخته شده است.رشته ها با ایجاد یک بسته نرم افزاری 7 رشته ای سازماندهی می شوند.سپس 7 عدد از این بسته نرم افزاری با هم جمع می شوند.در نهایت 108 بسته نرم افزاری فوق العاده برای ساخت کابل نهایی استفاده می شود.هر گروه از سیمها به صورت مارپیچ پیچیده می شوند تا هنگام خم شدن سیم ، قسمتی از بسته نرم افزاری کشیده شده در اطراف مارپیچ به بخشی که فشرده شده حرکت کند تا سیم تنش کمتری داشته باشد.

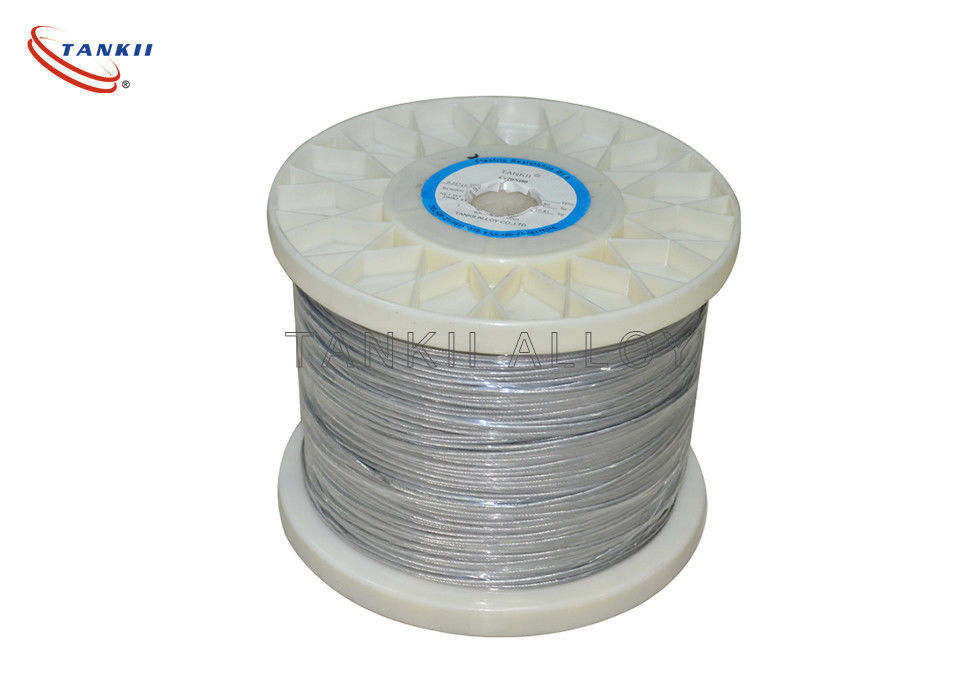

کابل سیم رشته ای با مقاومت یکنواخت 19x0.52mm برای عناصر گرمایش 0کابل سیم رشته ای با مقاومت یکنواخت 19x0.52mm برای عناصر گرمایش 1
